Topic: Conversion de symboles

Bonjour,

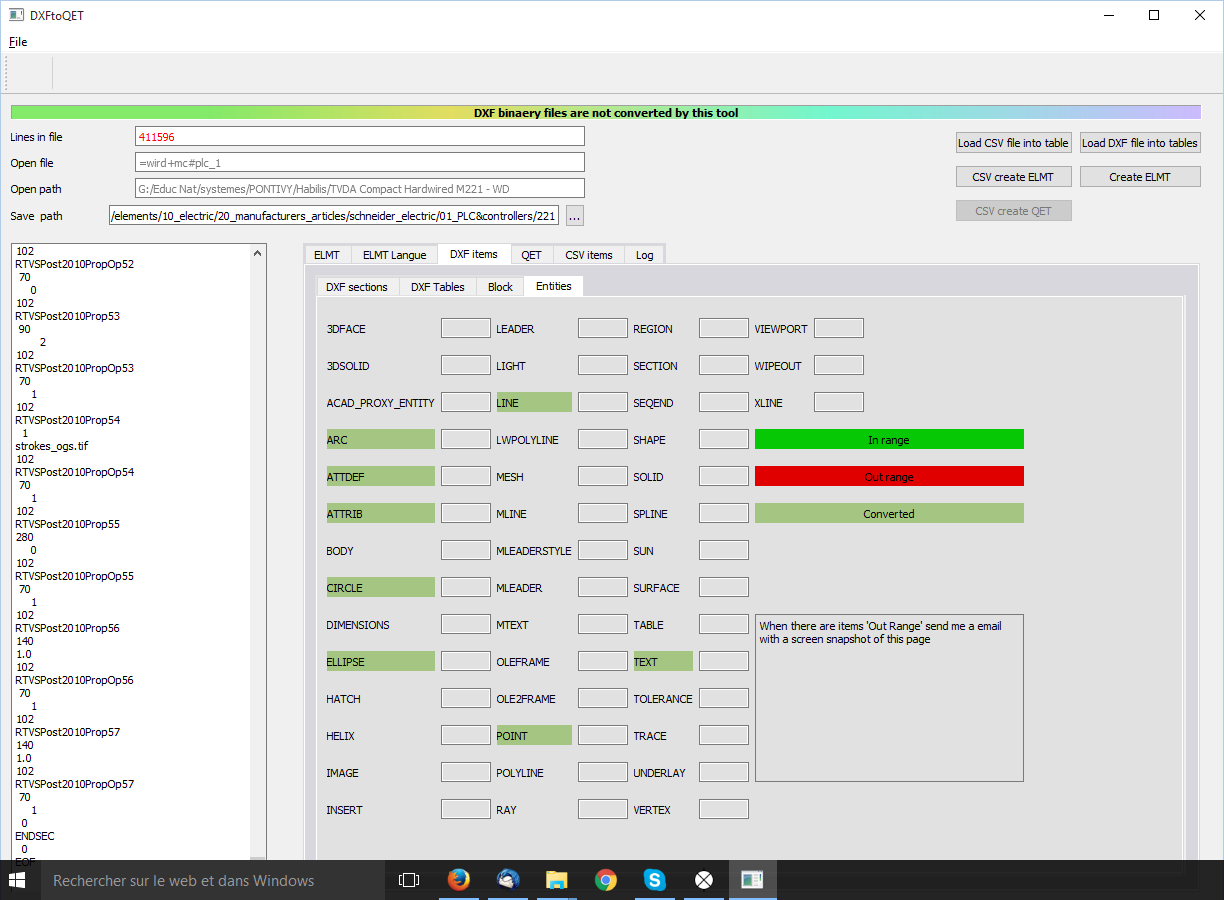

Je créé actuellement un schéma avec un M221, j'ai récupéré ici le CAD chez Schneider mais pas de chance ils sont au format DWG. J'ai réussi à le transformer en DXF et de nouveau pas de chance la moulinette me marque un "out of range" nomicons/angry
Si vous pouvez me dire quoi modifier...[url=<br />]
[/url]

Post's attachments

BUG.jpg, 63.52 kb, 1224 x 900
BUG.jpg 63.52 kb, 394 downloads since 2015-11-06

2

Re: Conversion de symboles

Et le fichier DXF

Post's attachments

Attachment icon =wird+mc#plc_1.dxf 464.7 kb, 328 downloads since 2015-11-06

3

Re: Conversion de symboles

ninarth wrote:

Et le fichier DXF

Post's attachments

Attachment icon wirdmc#plc1.elmt 103.46 kb, 284 downloads since 2015-11-07

4

Re: Conversion de symboles

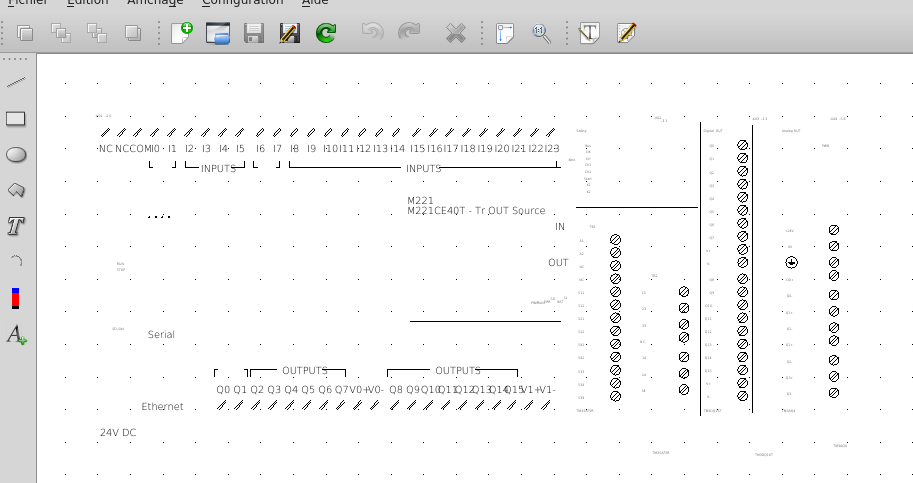

J'ai aussi essayé la conversion : elle est incomplète. Il manque pas mal de ligne.

Post's attachments

Capture du 2015-11-07 08:11:11.png, 42.77 kb, 913 x 483
Capture du 2015-11-07 08:11:11.png 42.77 kb, 374 downloads since 2015-11-07

5

Re: Conversion de symboles

Il manque juste les polygones, et ce n'est pas insurmontable de les rajouter. nomicons/grin
D'ailleurs le convertisseur permet de dégrossir le travail, il faudra toujours les retoucher ensuite ne serais-ce que pour ajouter les bornes, etc.
http://download.tuxfamily.org/qet/forum_img/wirdmc.png

6

Re: Conversion de symboles

Scorpio,
Peux tu me mettre le fichier.elmt de ton image en pièce jointe.
Merci d'avance.

7 (edited by galexis 2015-11-07 18:17:53)

Re: Conversion de symboles

scorpio810 wrote:

Il manque juste les polygones, et ce n'est pas insurmontable de les rajouter. nomicons/grin
D'ailleurs le convertisseur permet de dégrossir le travail, il faudra toujours les retoucher ensuite ne serais-ce que pour ajouter les bornes, etc.

Par rapport au modèle dxf ou dwg, je trouve que beaucoup de formes ne passent pas la moulinette (le tour, les voyants, les vis, ...)
Est-ce qu'il y a un format de DXF qui marche mieux que d'autre ? binaire ou ASCII ? R12 ou 2000-2002 ?

8

Re: Conversion de symboles

En modifiant un peu le dxf avant avec Draftsight, le résultat est beaucoup plus complet. J'ai tout sélectionné, fait "éclater" et enregistré: il ne manque que le rond des vis.

9

Re: Conversion de symboles

ninarth wrote:

Scorpio,
Peux tu me mettre le fichier.elmt de ton image en pièce jointe.
Merci d'avance.

Désolé, je l'ai pas gardé.


galexis wrote:

Est-ce qu'il y a un format de DXF qui marche mieux que d'autre ? binaire ou ASCII ? R12 ou 2000-2002 ?

Le binaire n'est pas pris en charge.


galexis wrote:

En modifiant un peu le dxf avant avec Draftsight, le résultat est beaucoup plus complet. J'ai tout sélectionné, fait "éclater" et enregistré: il ne manque que le rond des vis.

Screenshot, fichier elmt?

Avec les derniers commits de Ronny :
http://download.tuxfamily.org/qet/forum_img/wirdmc1.png

10

Re: Conversion de symboles

Je viens de compiler une nouvelle build pour Windows 64 (dernier commit svn), j'ai pas envoyé la build en 32 bit car elle plante sur ton dxf ninarth mais pas sur d'autres...

http://download.tuxfamily.org/qet/build … FtoQET.exe

11

Re: Conversion de symboles

The converter works only with ascii dxf files any version will work, i wil take a look at the screws ro see why the are not drawn xorrect
If you look into the elmt tab, and see "nan" where there has to be a number, the report it so i can check out whats wrong

(nan = not a number)

12

Re: Conversion de symboles

ninarth wrote:

Scorpio,
Peux tu me mettre le fichier.elmt de ton image en pièce jointe.
Merci d'avance.

http://download.tuxfamily.org/qet/forum_img/wirdmc3.png
http://download.tuxfamily.org/qet/forum_img/wirdmc2.png

Post's attachments

Attachment icon =WIRD+MC#PLC_1.dwg 72.56 kb, 318 downloads since 2015-11-08

Attachment icon wirdmc#plc1.elmt 775.15 kb, 269 downloads since 2015-11-08

Attachment icon wirdmc#plc2.elmt 814.64 kb, 249 downloads since 2015-11-08

13

Re: Conversion de symboles

Effectivement Drafsight s'en sort bien mieux. nomicons/smile

http://download.tuxfamily.org/qet/forum_img/wirdmc4.png

Post's attachments

Attachment icon wirdmc#plc1.elmt 206.33 kb, 255 downloads since 2015-11-08

14

Re: Conversion de symboles

Merci pour la réactivité et le coup de main, je vais en faire bon usage!

15

Re: Conversion de symboles

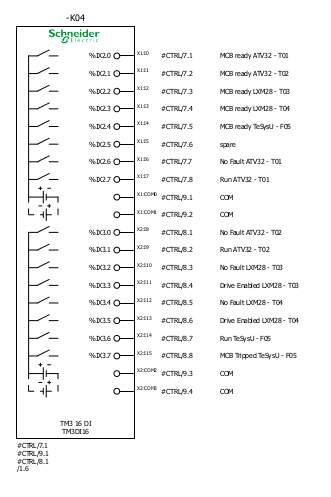

Scorpio810, sera-t-on un jour capable de réaliser par Xref, la même chose qu'en pièce jointe (je ne sais pas comment on appelle ce folio ....): un bilan par carte automate de chaque sortie ou entrée et la position dans le schéma ?

Post's attachments

Capture du 2015-11-08 19:58:42.png, 29.39 kb, 331 x 497
Capture du 2015-11-08 19:58:42.png 29.39 kb, 238 downloads since 2015-11-08

16

Re: Conversion de symboles

Oui, je le fait déjà sur mes schémas avec des éléments renvois bidouillés, on en avait déjà discuté sur ce forum.
Je te laisse retrouver le post qui en parle. nomicons/tongue


17

Re: Conversion de symboles

Ou comme le fait Bernard : http://qelectrotech.org/forum/viewtopic … 2705#p2705

18 (edited by rdsivd 2015-11-14 17:16:04)

Re: Conversion de symboles

Current conversion status
http://download.tuxfamily.org/qet/ronny/schermafdruk66.png

19

Re: Conversion de symboles

Nice, good job Ronny. ;-)

20

Re: Conversion de symboles

Latest builds :
Gnu/Linux Qt 5.5.1 X86_64
http://download.tuxfamily.org/qet/build … 1/DXFtoQET

MS Windows 64
http://download.tuxfamily.org/qet/build … FtoQET.exe

21

Re: Conversion de symboles

Updated new builds  to :
Revision: 4262
Author:   rdsivd
Date:     2015-11-15 13:14:00 +0100 (Sun, 15 Nov 2015)
Log Message:
-----------
DXFtoQET update text conversions for acad blocks

22

Re: Conversion de symboles

J'ai téléchargé la dernière version et j'ai des problèmes de droit sous LM17.2.
A l'ouverture cela me dit qu'il est impossible de lire le fichier DXtoQET.cfg. Puis lors de la création de l'élément, "impossible de créer le fichier, permission refusée".
C'est étrange car je ne rencontrais pas de problème jusque là.

23

Re: Conversion de symboles

Je l'ai remarqué aussi !
Pour le fichier DXtoQET.cfg, il faut le créer.

Puis lors de la création de l'élément, "impossible de créer le fichier, permission refusée".

Il faut lui re donner le chemin dans "save path" et ça roule.

24

Re: Conversion de symboles

scorpio810 wrote:

Je l'ai remarqué aussi !
Pour le fichier DXtoQET.cfg, il faut le créer

Je créé un fichier vide ?

25

Re: Conversion de symboles

Je créé un fichier vide ?

Heuuu... vas plutôt dans l'onglet config !
