Topic: Reference of elements with Auto page numbering

It seams a reference is always made up by the "page Id" and then "Row" and "Col" of the element. When using auto page numbering the reference still shows the "page Id" and not the "page number" which is quite confusing.

Post's attachments

pc1.png, 46.49 kb, 1280 x 1024
pc1.png 46.49 kb, 390 downloads since 2018-04-30

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Reference of elements with Auto page numbering

https://download.qelectrotech.org/qet/forum_img/xref1.png

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Reference of elements with Auto page numbering

You have to change property about your project: use %F and not %f for folio referencing.
Property of project, new folio and folio referencing.

Post's attachments

Capture du 2018-04-30 09-51-23.png, 53.6 kb, 908 x 734
Capture du 2018-04-30 09-51-23.png 53.6 kb, 390 downloads since 2018-04-30

4 Reply by Timofeus2 (edited by Timofeus2 2018-07-05 17:45:07)

Re: Reference of elements with Auto page numbering

Hello everyone, so as not to create a new topic, I will ask here. How to add these contacts to the circuit ??? that I do not understand how

Post's attachments

25436.jpg, 74.58 kb, 1280 x 812
25436.jpg 74.58 kb, 332 downloads since 2018-07-05

Re: Reference of elements with Auto page numbering

Hello,
You insert a coil (master) into your drawing and give the coil a label. Then you add a contact (slave) in your drawing. Double-clicking on the contact opens a window where you can connect to the coil. How and where the cross-references are displayed you can set under project properties-new folio cross-references.

Best regards

Stebo

Re: Reference of elements with Auto page numbering

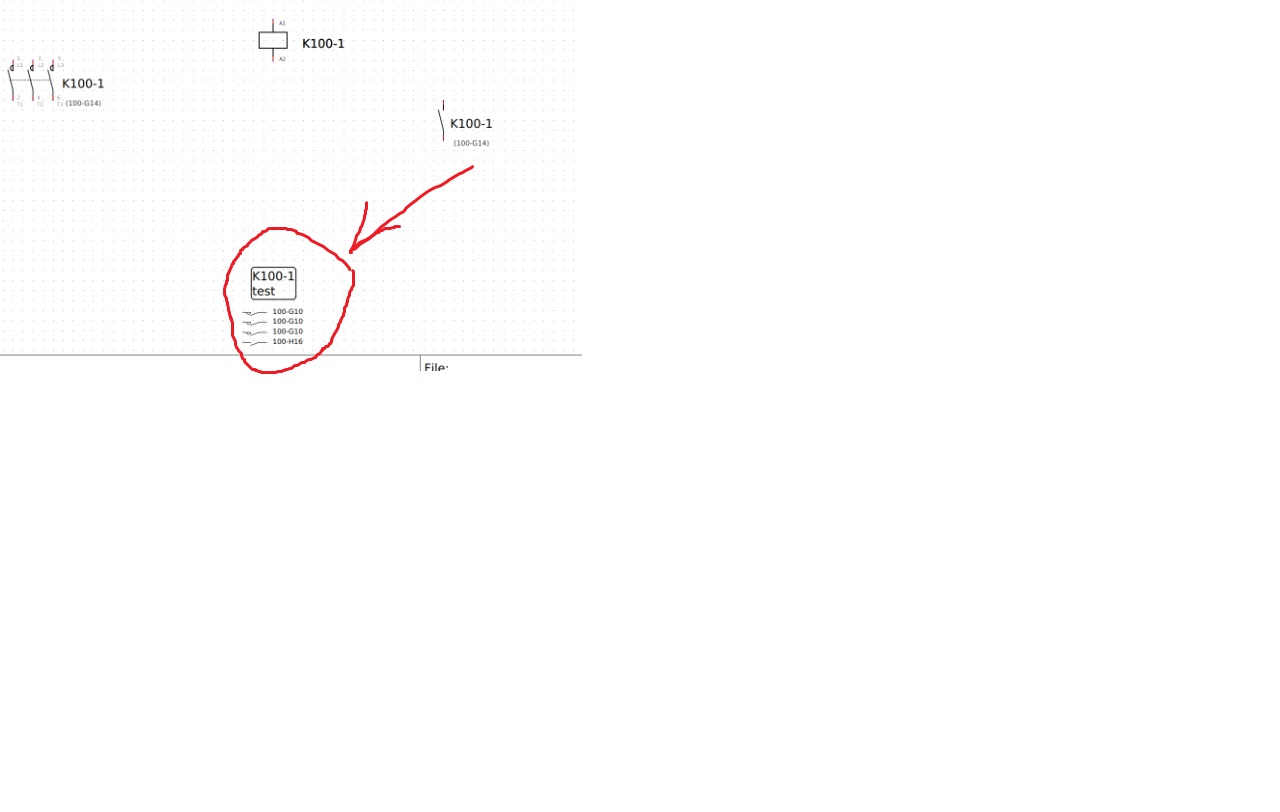

thanks for the answer, but I only get so ...

Post's attachments

draw.jpg, 189.25 kb, 1280 x 812
draw.jpg 189.25 kb, 348 downloads since 2018-07-06

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Reference of elements with Auto page numbering

Hello,

if you use 0.7-dev version see this howto :

https://youtu.be/F53QywZrv8c

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

8 Reply by Timofeus2 (edited by Timofeus2 2018-09-03 07:35:59)

Re: Reference of elements with Auto page numbering

scorpio810 wrote:

Здравствуйте,

если вы используете версию 0.7-dev, посмотрите, как это сделать:

[size=4]QElectroTech V 0.70-dev + svn5495

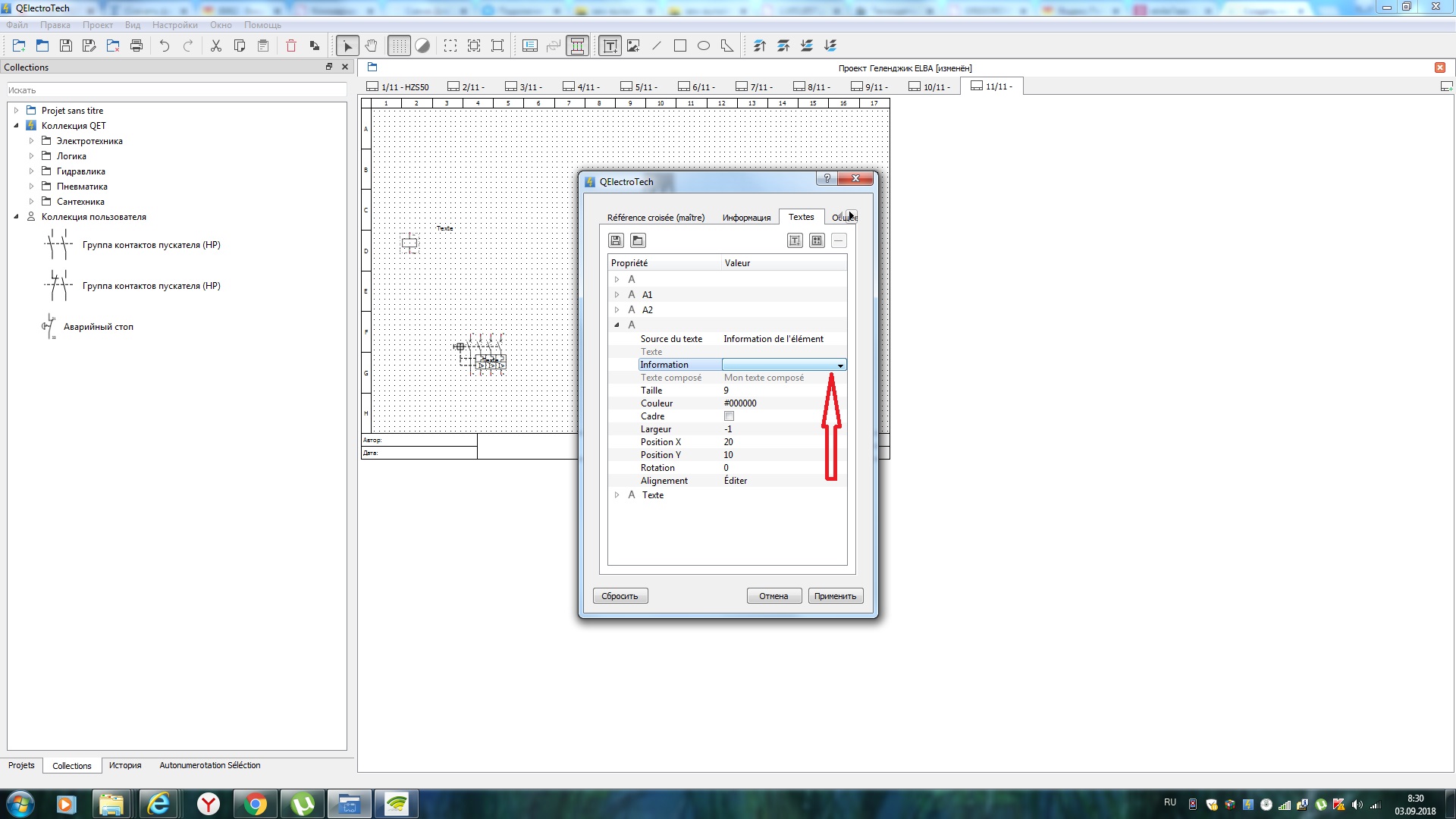

Компиляция: GCC 8.2.0 - построена с Qt 5.11.1 - работает с Qt 5.11.1 у меня эта версия. и почему то нет того что у вас на видео. У меня поле информации пустое не возможно выбрать. Программа многофункциональна, а я пользуюсь только пару функций, может есть где то подробная инструкция с описанием всех возможностей и функций?

Post's attachments

Attachment icon 1235.jpg 351.14 kb, 155 downloads since 2018-09-03

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Reference of elements with Auto page numbering

Timofeus2 wrote:
scorpio810 wrote:

Здравствуйте,

если вы используете версию 0.7-dev, посмотрите, как это сделать:

[size=4]QElectroTech V 0.70-dev + svn5495
Компиляция: GCC 8.2.0 - построена с Qt 5.11.1 - работает с Qt 5.11.1 у меня эта версия. и почему то нет того что у вас на видео. У меня поле информации пустое не возможно выбрать. Программа многофункциональна, а я пользуюсь только пару функций, может есть где то подробная инструкция с описанием всех возможностей и функций?

You need enter data in the form before, after you could select element information list in menu dynamic texts.


Вам необходимо ввести данные в форму до, после того, как вы сможете выбрать список информации о элементах в динамических текстах меню.
