nouvelles fonctionalité

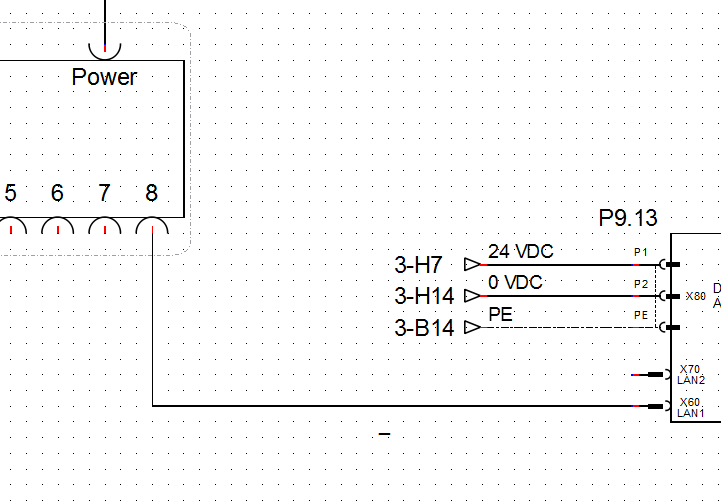

sur l'image que le fil relié à l'appareil de gauche puisse avoir le connecteur comme sur l'appareil a droite (sans avoir besoin de le dessiner sur l'appareil)Ce qui évite le cas de "X70 LAN2" qui se retrouve pas connecté et le connecteur est dessiné pour rien.

J'avais bien compris que ce n'étais pas actuellement possible
Je me disais que ça pouvait être bien pour une prochaine version

C'est déjà disponible dans l’éditeur  d’élément pour la primitive "trait", ou tu peux choisir différents embouts de début ou de fin.
Il faut adapter ce code pour les conducteurs pour dessiner ton embout, switch sur avec ou sans embout, le sauvegarder dans le XML, et savoir lire ensuite si ce conducteur possède une terminaison ou pas, et si oui de quel coté, les deux?  ..

//Draw the first extremity
QPointF start_point;
if (draw_1st_end)
{
QList<QPointF> four_points1(fourEndPoints(point1, point2, length1));

if (first_end == Qet::Circle)
{
path.addEllipse(QRectF(four_points1[0] - QPointF(length1, length1), QSizeF(length1 * 2.0, length1 * 2.0)));
start_point = four_points1[1];
}
else if (first_end == Qet::Diamond)
{
path.addPolygon(QPolygonF() << four_points1[1] << four_points1[2] << point1 << four_points1[3] << four_points1[1]);
start_point = four_points1[1];
}
else if (first_end == Qet::Simple)
{
path.addPolygon(QPolygonF() << four_points1[3] << point1 << four_points1[2]);
start_point = point1;

}
else if (first_end == Qet::Triangle)
{
path.addPolygon(QPolygonF() << four_points1[0] << four_points1[2] << point1 << four_points1[3] << four_points1[0]);
start_point = four_points1[0];
}

//Adjust the start point according to the pen width
if (pen_width && (first_end == Qet::Simple || first_end == Qet::Circle))
start_point = QLineF(start_point, point2).pointAt(pen_width / 2.0 / line_length);
}
else
{
start_point = point1;
}
