Topic: Guide d'alignement éditeur de schéma.

La réalisation d’un projet “claire et propre’’ passe entre autres par un alignement identique et/ou cohérent des éléments, conducteurs, formes, etc... sur l’ensemble des folios qui compose le projet. (voir ce post https://qelectrotech.org/forum/viewtopi … 048#p17048 )

Afin de faciliter cet alignement, des guides pourrait être utilisé, concrètement :
Sur un “calque” séparé avoir des lignes horizontal et vertical servant de guide.
-Le nombre de guide affiché ne sera pas limité.
-Choix de la couleur
-Avoir un nom
-Les guides auront 3 modes : édition / verrouillé non sélectionnable / invisible.
-Possibilité d’avoir plusieurs configs de guide, avec système de sauvegarde/rappel comme ce qui se fait ailleurs dans qet.

Des avis sur le sujet ?

Re: Guide d'alignement éditeur de schéma.

Pour info, je me sert beaucoup de l'outils dessin de trait pour tracer mes repères (trait fins) de positionnement d’éléments sur le folio avant de les placer.
Apres je me sert beaucoup des raccourcis clavier, ctrl +A , ctrl + C, ctrl +T, ctrl +V quand les folios sont du même type: style puissance, ou cartes I/O.
Ou sinon sélection manuelle puis ctrl + C, et ctrl + V dans le nouveau folio, le positionnement des éléments collés sera identique que l'original dans le folio. Par exemple pour le jeu de barres. Jamais de collé avec la souris.

3 (edited by Calypso 2022-11-22 07:07:05)

Re: Guide d'alignement éditeur de schéma.

Hello,

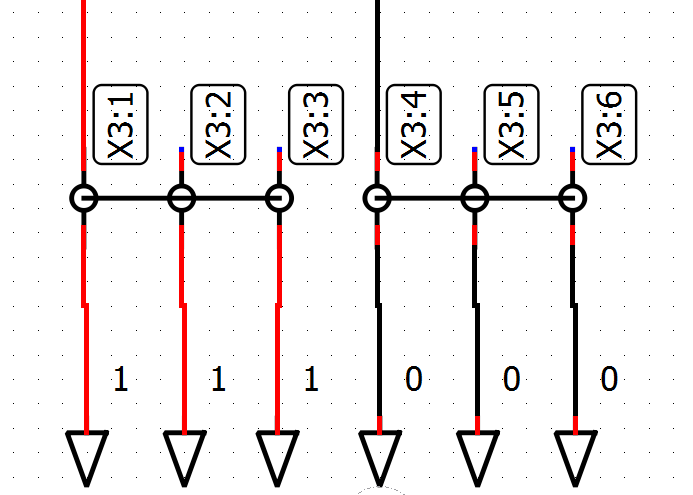

I have created several elements as an auxiliary grid on which I place my other elements. I use white as the line color. When inserting the auxiliary grid, I move it to the background and choose gray as the background color so that the grid is not visible when printing. However, sometimes it happens that some connection points of the elements cannot be connected immediately or that the auxiliary grid is shifted when selecting and moving several elements.

Best Regards

Stebo

Re: Guide d'alignement éditeur de schéma.

https://forum.freecadweb.org/viewtopic. … e3c4e039e7

5 (edited by Joshua 2022-11-24 22:47:49)

Re: Guide d'alignement éditeur de schéma.

Je leurs souhaite bon courage pour trouver un dev, et je ne sais pas si freecad est prévu (ou du moins facilement implementable) pour faire des Xref des reports de folios des bornier etc...
Par contre ce truc la me semble très très intéressant : https://github.com/formatc1702/WireViz le projet n'a pas bouger depuis 1 an par contre.
En lisant la doc, je me rend compte que les couleurs des fils de cable et leurs numéros sont normalisé, chose que je ne savais absolument pas qui pourrais nous être bien utile.

Re: Guide d'alignement éditeur de schéma.

Ça m’étonnes que sur un post juste basé sur une lacune de QET mais qui est aussi un gros avantage ... (ça imprime ce que tu as à l'écran quelque soit le format de papier, A4, A3, A5 ... et seulement en jouant sur les dimensions des cartouches on zoom ou réduit le dessin suivant le besoin... , bref!)
très étrange qu'il y ai eu cette discussion, je me vois pas faire du schéma electro sur freeCAD, LibreCAD, etc, m'enfin si certains dev ont vraiment beaucoup de temps libre, bah pourquoi pas.
"Plus on est de fous, plus ont ris et moins il y à de riz" proverbe de chez moi. nomicons/smiley-green

Ce que j'ai trouvé intéressant dans ce fil c'est la découverte de ce petit bout de logiciel qu'es "WireViz" qui pourrait aussi m'intéresser  quand je fignolerai mon projet en cours ... avec un folio de représentation "tenant aboutissant" pour les câbles quand ils partent de plusieurs borniers dans diverses boites de jonctions différentes.


https://github.com/formatc1702/WireViz/raw/master/examples/ex06.png


Pour du schéma hardenening ça pourrait servir et être plus simple à implémenter pour Martin..

Il a de bonnes idées, mais un train de commits de retard sur le GIT ... qui sont donc tout le temps en conflit avec le source et donc délicat à inclure :
