Topic: Unterschiedliche Leiterfarben an einer Klemme

Hallo,

ich arbeite mich gerade in QET ein und finde einfach nicht heraus, ob es möglich ist unterschiedliche Leiter/Farben an eine Klemme anzuschließen.

Wenn ich bei "Leitereigenschaften bearbeiten" den Haken "Eigenschaften auf alle Verbindungen dieses Potentials übertragen" herausnehme und auf "OK" klicke übernimmt er es nicht. Warum... keine Ahnung.

Ich würde gerne das in unterschiedlichen Farben darstellen:
                    ___________ grau-pink 0,25
                  /
------------O
grün 0,75   \____gelb-braun 0,25


Geht das überhaupt in QET?


Danke für eure Hilfe, ich habe jetzt alles versucht. Vielleicht brauch ich auch ein anderes Programm für meine Anwendung.

Re: Unterschiedliche Leiterfarben an einer Klemme

Hallo  Daniel,

bei mir geht es. QET 0.8 und QER 0.9.

Stellst Du die Farbe im Reter Darstellung ein?
Der Text "Leiterfarbe" wird im Moment nur im Folienverweis verwendet. Vielleicht später im Klemmenplan, wo die Angabe dann auch mehr sinn macht.

Güße
     Xander

https://download.qelectrotech.org/qet/m … rance.html

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Unterschiedliche Leiterfarben an einer Klemme

To do this, use a terminal without terminal property.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Unterschiedliche Leiterfarben an einer Klemme

Good morning Xander, scorpio810,

I set the color for PE to yellow-green (0.75) but the second wire color should be grey (0.25). Both wires should be connected to one terminal. And this ist not possible (for me).


@scorpio810:
What do you mean with "without terminal property"? Should I set the comonent properties to "single part"?


I add a small paint picture what I try to create in qet.

TX for your help...

Post's attachments

twoDifferentWiresAtOneTerminal.png, 16.37 kb, 1147 x 712
twoDifferentWiresAtOneTerminal.png 16.37 kb, 184 downloads since 2021-03-22

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Unterschiedliche Leiterfarben an einer Klemme

@scorpio810:
What do you mean with "without terminal property"? Should I set the comonent properties to "single part"?

Yes.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Unterschiedliche Leiterfarben an einer Klemme

DanielU. wrote:

Good morning Xander, scorpio810,

I set the color for PE to yellow-green (0.75) .

Wie kann ich die Leiterfarbe auf grün/gelb einstellen?
Einfarbig schaffe ich.

Ciao Markus

Re: Unterschiedliche Leiterfarben an einer Klemme

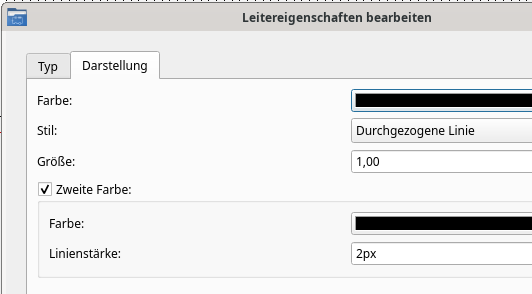

Den Reiter "Darstellung" in den Leitereigenschaften hast Du gesehen?

Post's attachments

Bildschirmfoto_2024-03-31.png, 14.09 kb, 532 x 294
Bildschirmfoto_2024-03-31.png 14.09 kb, 45 downloads since 2024-03-31

Fragen zu QET gehören in dieses Forum und werden nicht per PM beantwortet! – Questions regarding QET belong in this forum and will NOT be answered via PM! – Les questions concernant QET doivent être posées sur ce forum et ne seront pas traitées par MP !

8 Reply by Markus_QE (edited by Markus_QE 2024-04-01 10:31:21)

Re: Unterschiedliche Leiterfarben an einer Klemme

Ja, den sah ich. Da kann ich aus der Farbpalette auch auswählen und jede x beliebige Farbe erstellen.
Nur wie brachte mein Vorschreiber grün-gelb zusammen.
Haken bei "zweiter Farbe" und egal ob oben gestrichelt oder durchgezogen, das wird immer in der Farbe wie die erste.
Irgendwo fehlt mir noch der ? Haken richtig :-)



edit:
Gelöst . Danke.
Hab nochmals probiert und sobald ich die Linienstärke von den Standart 2px erhöhe, dann geht es. Klasse.
Werde ich meine Projekte nochmals überarbeiten. ;-)
https://up.picr.de/47345238dk.png

Ciao Markus
