Topic: Symbole électrique
Bonjour,
je recherche le symbole électrique du ré-enclencheur SCHNEIDER idRed 18690, ou une bibliothèque complète de symboles de cette marque, merci pour votre aide.
Re: Symbole électrique
je recherche le symbole électrique du ré-enclencheur SCHNEIDER idRed
3 2020-02-24 09:20:37 (edited by galexis 2020-02-24 09:21:33)
Re: Symbole électrique
S'il n'existe pas dans la bibliothèque, le mieux est que tu le créé et que tu en fasse profiter les autres utilisateurs ....
Re: Symbole électrique
m.sarhan wrote:
je recherche le symbole électrique du ré-enclencheur SCHNEIDER idRed
si ta un dessin je peux te créer l'élement
Re: Symbole électrique
Si c'est un disjoncteur avec réarmement, à mon avis tu peux représenter le réarmement par une bobine ou un moteur monophasé ... avec propriété maître, et passer le symbole disjoncteur en esclave.
A moins que Robert cherche, le "visuel" de l'appareils ...
6 2020-03-02 20:09:05 (edited by S.DEFFAUX 2020-03-04 11:50:16)
Re: Symbole électrique
Voila tel qu'il es représenter dans la doc Legrand.
http://docdif.fr.grpleg.com/general/MED … 4FR-01.pdf
Re: Symbole électrique
Voici un exemple en Legrand à valider
8 2020-03-05 14:26:53 (edited by robert.arrighi 2020-03-05 18:09:08)
Re: Symbole électrique
Bonjour à tous,
désolé pour le retard mais un peu Booké pour le moment
merci pour votre aide.
j'ai créé le ré-enclencheur iDred mais je ne sais pas comment vous le faire parvenir en fichier .elmt
@+
Post's attachments
re-enclencheur.elmt 4.11 kb, 393 downloads since 2020-03-05
- scorpio810
- QElectroTech Team Manager, Developer, Packager
- Offline
Re: Symbole électrique
Bonjour Robert,
tu edites ton ancien message, un bouton envoyer fichier apparaîtras, choisi le fichier sur ton disque et valides.
"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."
10 2020-03-05 18:43:24 (edited by S.DEFFAUX 2020-03-05 18:43:54)
Re: Symbole électrique
Moi je en Legrand ca donne ca
Post's attachments
reenclencheur legrand.qet 68.49 kb, 280 downloads since 2020-03-05
11 2020-03-09 09:41:18 (edited by robert.arrighi 2020-03-09 09:42:18)
Re: Symbole électrique
Bonjour à tous,
Merci à S.DEFFAUX pour son symbole.
Est-il possible d'incorporer des vignettes, comme des photos de module électriques?
voir la photo jointe.
Post's attachments
Disj_25A + Vigi.png 5.95 kb, 285 downloads since 2020-03-09
12 2020-03-09 13:28:10 (edited by S.DEFFAUX 2020-03-09 13:36:30)
Re: Symbole électrique
Oui certain disjoncteur existe déjà dans l'onglet graphisme.
je suis en train de mettre à la gamme Schneider
Post's attachments
Schneider_man_20A.elmt 11.76 kb, 437 downloads since 2020-03-09
Re: Symbole électrique
Bonjour,
@ S.DEFFAUX :
Super!, par contre vous l'avez dessiné dans l'éditeur d'éléments.
Aussi, est-il possible d'importer une image en .jpg ou .bmp?
@+
Re: Symbole électrique

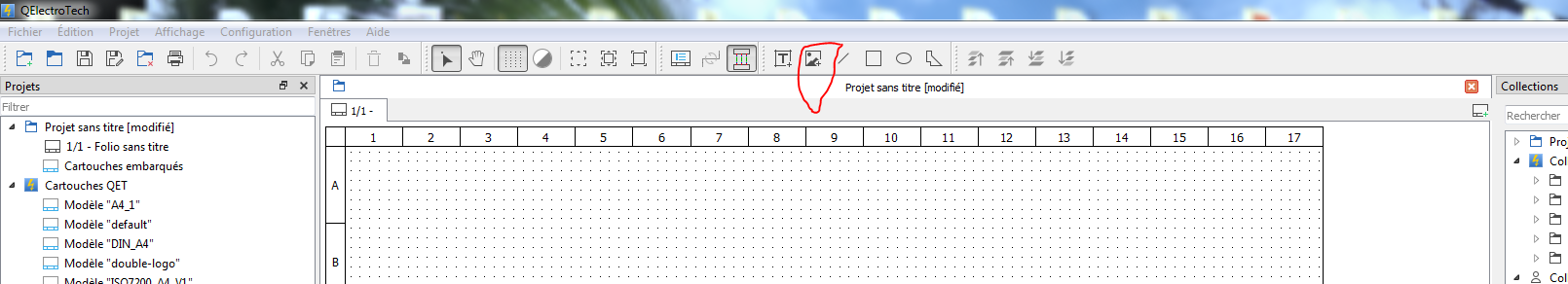

Tu as un bouton dans la barre d'outils pour insérer une image.
Post's attachments
Capture.PNG 104.9 kb, 86 downloads since 2020-03-09
15 2020-03-10 23:35:44 (edited by S.DEFFAUX 2020-03-10 23:50:13)
Re: Symbole électrique
symbole DT40 à valider,
Post's attachments
dt40_25A.qet 90.24 kb, 318 downloads since 2020-03-10
16 2020-03-11 18:30:22 (edited by robert.arrighi 2020-03-11 18:30:58)
Re: Symbole électrique
Bonjour à tous,
merci galexis pour le tuyau, cela va m'aider.

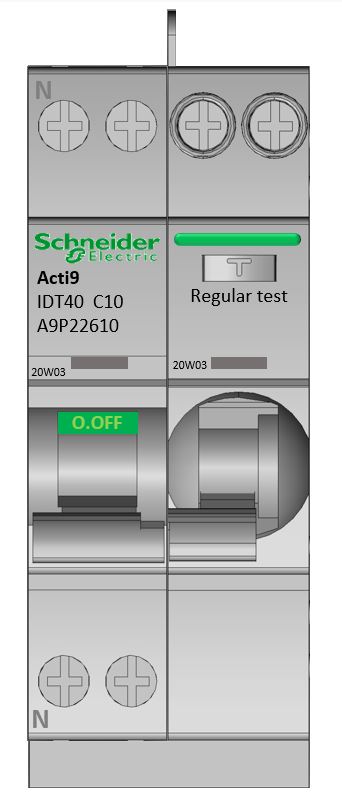

@ S.DEFFAUX : aujourd'hui SCHNEIDER est passé aux IDT40T donc je vais devoir refaire ma bibliothèque de visuels, que j'ai déjà commencé en SW. merci pour ton fichier.
Post's attachments
IDT40.JPG 40.92 kb, 256 downloads since 2020-03-11
Re: Symbole électrique
Comme ca?
Post's attachments
idt40_10A.elmt 9.76 kb, 309 downloads since 2020-03-11
Re: Symbole électrique
Bonjour à tous,
@ S.DEFFAUX : pas mal
ce week-end je vais m'y mettre, si si promis...
@+
Re: Symbole électrique
robert.arrighi wrote:
Bonjour à tous,
@ S.DEFFAUX : pas mal
ce week-end je vais m'y mettre, si si promis...
@+
Créer une gamme IDT40 sur QET?
Re: Symbole électrique
Bonjour,
@ S.DEFFAUX : j'ai déjà créé une gamme ACTI9 sous ppt pour mes schémas d'implantation, comme l'apparence des IDT40 change par rapport aux ancien, il faut les recréés.
2 solutions, je les créés sous ppt ou directement sous QET mais là pas de possibilité d'incorporer le logo SCHNEIDER.
@+
- scorpio810
- QElectroTech Team Manager, Developer, Packager
- Offline
Re: Symbole électrique
robert.arrighi wrote:
Bonjour,
2 solutions, je les créés sous ppt ou directement sous QET mais là pas de possibilité d'incorporer le logo SCHNEIDER.
@+
Si si tu peux incorporer le logo, te faudra passer par le convertisseur DXF -> elmt pour le convertir.
Voila, c'est fait.
Post's attachments
schneiderelectricvectorlogo.elmt 20.25 kb, 239 downloads since 2020-03-13
schneiderelectricvectorlogo2.elmt 20.28 kb, 232 downloads since 2020-03-13
"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."
22 2020-03-13 11:28:32 (edited by S.DEFFAUX 2020-03-13 11:33:21)
Re: Symbole électrique
Merci pour le logo
Post's attachments
idt40_16A.elmt 33.58 kb, 269 downloads since 2020-03-13
Re: Symbole électrique
Bonjour,
@ scorpio810 : Super! merci beaucoup, comment se sert-on du convertisseur DXF? y-a-t-il un tuto en ligne?
@+
Re: Symbole électrique
Re: Symbole électrique
Bonjour,
@ S.DEFFAUX : grand merci, c'est sympa
@+
