Topic: BMK-Formel und Override durch die Element-Eigenschaften

Guten Tag,

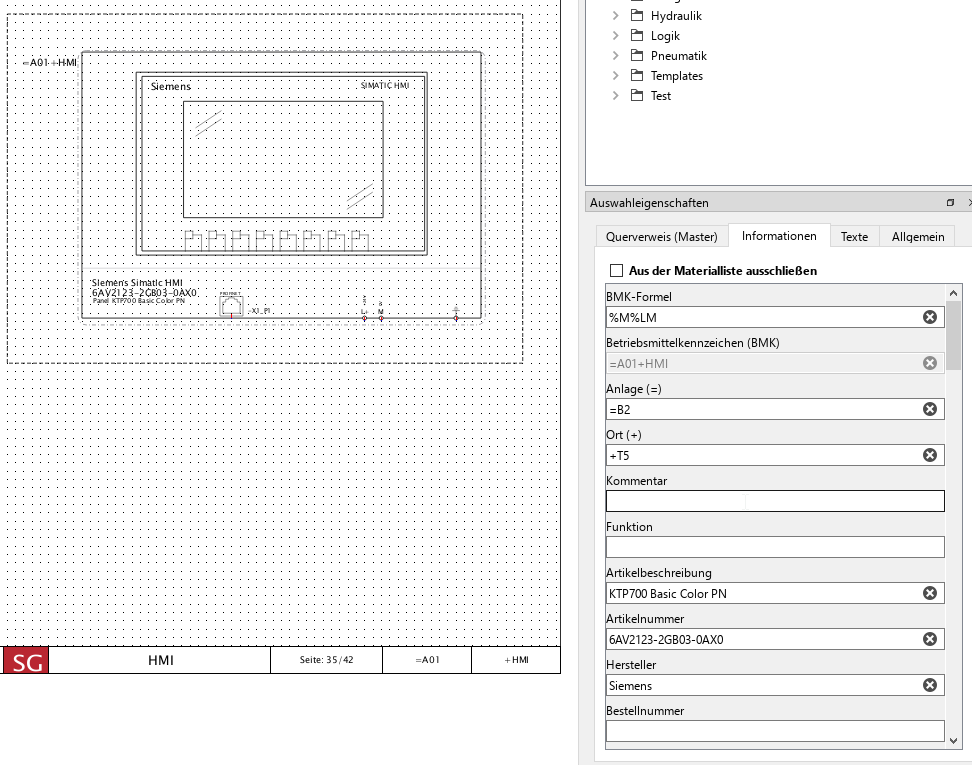

Ich habe hier exemplarisch ein HMI, welches auf einer Seite im Schaltschrank gezeichnet ist. Das HMI ist aber tatsächlich extern in einem Pult verbaut. Somit wird dies als extern durch eine gestrichelte Linie gekennzeichnet. Nun zum Problem, beim BMK für das HMI wird der Ort (%LM) von der Schaltplanseite übernommen, nicht der Ort vom Element selbst. Gibt es hierzu eine andere Bezeichnung in der BMK-Formel und den Ort, Anlage,... des Elementes selbst in das BMK zu übernehmen anstatt der Folien-Eigenschaften? Gibt es Einstellungen im in den Projekteigenschaften oder den Einstellungen von QElectroTech selbst? Ich finde hierzu nichts.
Natürlich kann das Panel auch auf eine eigene Folie gezeichnet werden, welche dann +EXT als Ortskennzeichen hat. Aber es ist gängige Praxis dies auch auf anderen Folien zu zeichnen mit der gestrichelten Umrandung als Kennzeichnung.
Wenn in den Element-Eigenschaften keine Anlage/Ort angegeben wird, so wird dies auch nicht im Betriebsmittelverzeichnis angegeben.

Post's attachments

2026-05-15 13_16_26-QElectroTech.png, 137.58 kb, 1904 x 1016
2026-05-15 13_16_26-QElectroTech.png 137.58 kb, 95 downloads since 2026-05-15

2026-05-15 13_23_36-QElectroTech.png, 164.37 kb, 1904 x 1016
2026-05-15 13_23_36-QElectroTech.png 164.37 kb, 70 downloads since 2026-05-15

Re: BMK-Formel und Override durch die Element-Eigenschaften

Hallo Stefan,

zur Frage: Einfach die Formel löschen und das BMK im Feld BMK eintragen.
Zur Feststellung Anlage/Ort: Ja, ein automatisches Eintragen ist bisher nicht implementiert. Vielleicht irgendwann?

3 Reply by stefan.gimpl (edited by stefan.gimpl 2026-09-21 17:14:47)

Re: BMK-Formel und Override durch die Element-Eigenschaften

Die Formel wird Information unter BMK-Formel angegeben bzw. über die automatische Bauteilnummerierung hinterlegt. Was meinst du mit Formula-Override? Das Element selbst hat keine Referenz zu dem +EXT, da der gestrichelte Rahmen ein dummes Rechteck ist. Gut erkenntlich am Screenshot anbei

Post's attachments

Bild_2026-09-21_171441924.png, 49.84 kb, 972 x 765
Bild_2026-09-21_171441924.png 49.84 kb, 6 downloads since 2026-09-21

Re: BMK-Formel und Override durch die Element-Eigenschaften

Hallo Stefan,
du willst da BMK belassen? Nur den Ort ändern?

Dann mach das nicht über den Rahmen, der ist wie du sagst nur Optik. Gib den Ort doch einfach im Feld "Ort (+)" ein.
Den Rahmen musst du separat mit einem Textfeld benennen.
Automatisch geht das nicht. Alle Bauteile im Rahmen müssen händisch "umgezogen" werden.

Das Betriebsmittelverzeichnis holt die Angabe von den jeweiligen Elementinformationen.

Re: BMK-Formel und Override durch die Element-Eigenschaften

Wie du am Screenshot siehts habe ich im Ort (+) eine +T5 eingegeben, diese wird aber im Betriebsmittel bzw. BMK nicht nach =B2+T5-... gerendert, sondern die BMK-Formel %M%LM nimmt immer Anlage/Ort von der Folie. Für mich sinnvolle BMK wäre:
- Ist ein Anlage/Ort im Betriebsmittel angegeben so wird dies verwenden (überschreibt Anlage/Ort der Folie) In diesem Fall ist die BMK-Formel %M%LM. Oder wird für Anlage/Ort des Bauteils eine eigene Formel verwendet???
- Ist keine Anlage/Ort im Betriebsmittel hinterlegt, so wird die Anlage/Ort von der Folie verwendet, so wie dies in der BMK-Formel definiert ist
- Keine Formel oder keine Anlage/Ort in der Folie -> Wo nix is kann nix sein

Re: BMK-Formel und Override durch die Element-Eigenschaften

Da ist irgendwas komisch.
Kannst du die .qet Datei teilen damit man da einmal rein gucken kann? und am besten noch einmal zusammen fassen was du möchtest?

Re: BMK-Formel und Override durch die Element-Eigenschaften

Hallo Stefan,

deine Formel schreibt nur das BMK. Du hast in deinem BMK die Folie integriert.
Das ist so nicht vorgesehen, Funktioniert aber anscheinend. Für deinen Spezialfall musst du dein "BMK mit Ort" ändern.

Ein automatisches Einfügen von Ort und Anlage in den Elementinformationen wäre eine tolle Sache, gibt es aber im Moment noch nicht.
