1 Topic by baboune41 (edited by scorpio810 2016-12-23 20:01:44)

Topic: Récepteurs unipolaires

Bonjour,
je vous envoie un dossier Récepteurs unipolaires qui me sert à faire des schémas simples type Consuel.

Bonne journée.

Baboune41

https://download.qelectrotech.org/qet/forum_img/recepteur.png

Post's attachments

Attachment icon recepteurs_unipolaires.zip 188.42 kb, 659 downloads since 2016-12-23

Re: Récepteurs unipolaires

Bonjour,

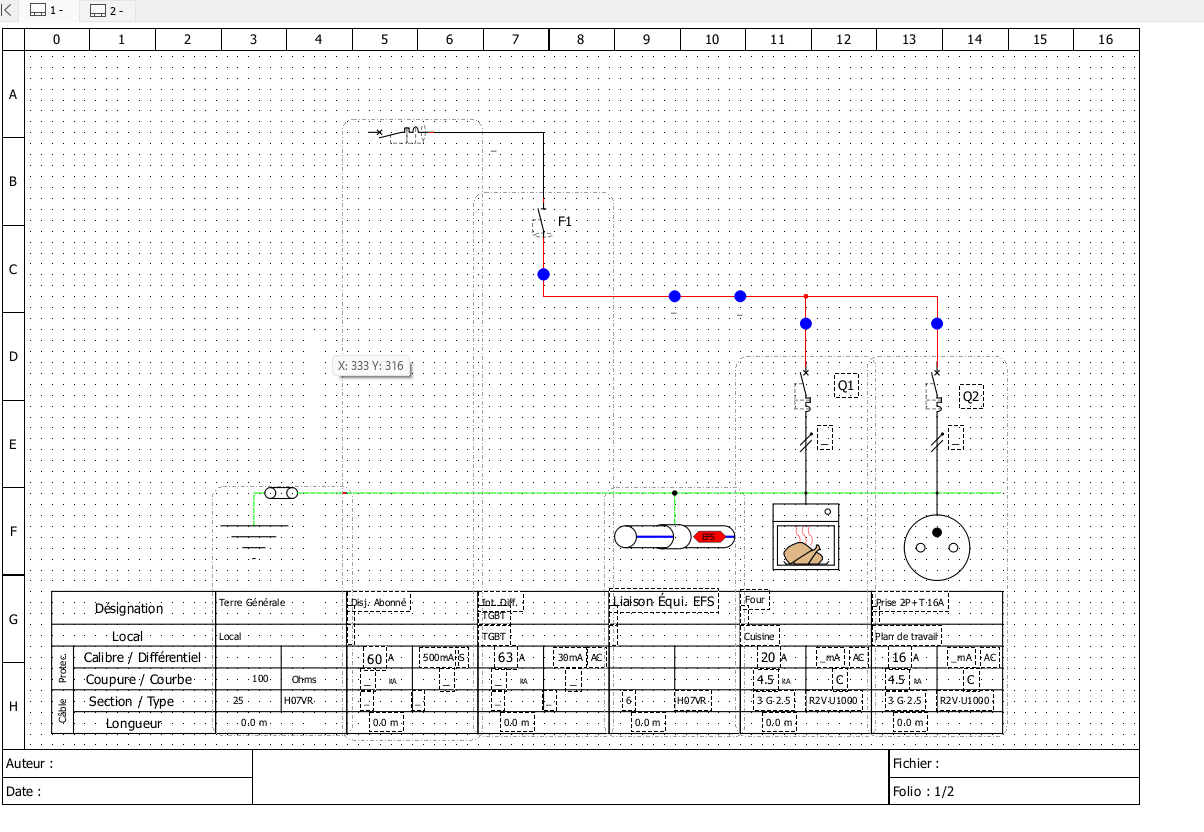

J'ai fait évoluer la chose
Maintenant j'ai les étiquettes pour le coffret

Post's attachments

Attachment icon 70_con.zip 934.69 kb, 119 downloads since 2023-07-03

Capture d'écran 2023-07-03 172921.png, 75.17 kb, 1204 x 832
Capture d'écran 2023-07-03 172921.png 75.17 kb, 103 downloads since 2023-07-03

Capture d'écran 2023-07-03 172943.png, 37.81 kb, 1335 x 865
Capture d'écran 2023-07-03 172943.png 37.81 kb, 96 downloads since 2023-07-03

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Récepteurs unipolaires

Bonjour Baboune41,

l'idée des etiquettes est pas bête de quoi se faire une planche d'etiquette,
une fois imprimée en couleur sur une feuille autocollante pour renseigner son tableau électrique.
Les planches imprimées avec les pictogrammes sont souvent fournies quand on achète un coffret mais coutent assez cher seules.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Récepteurs unipolaires

Bonjour,
J'ai mis en pj un exemple.

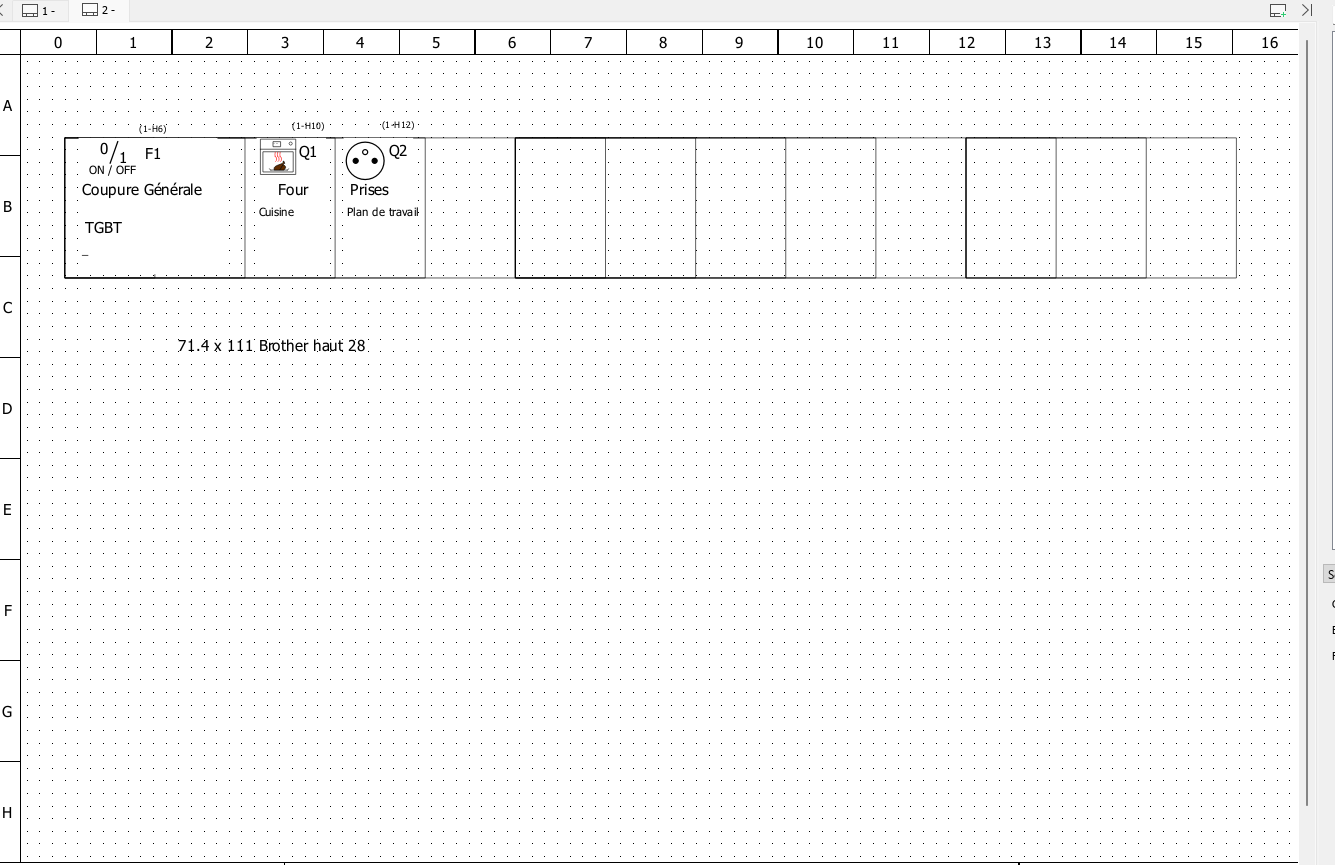

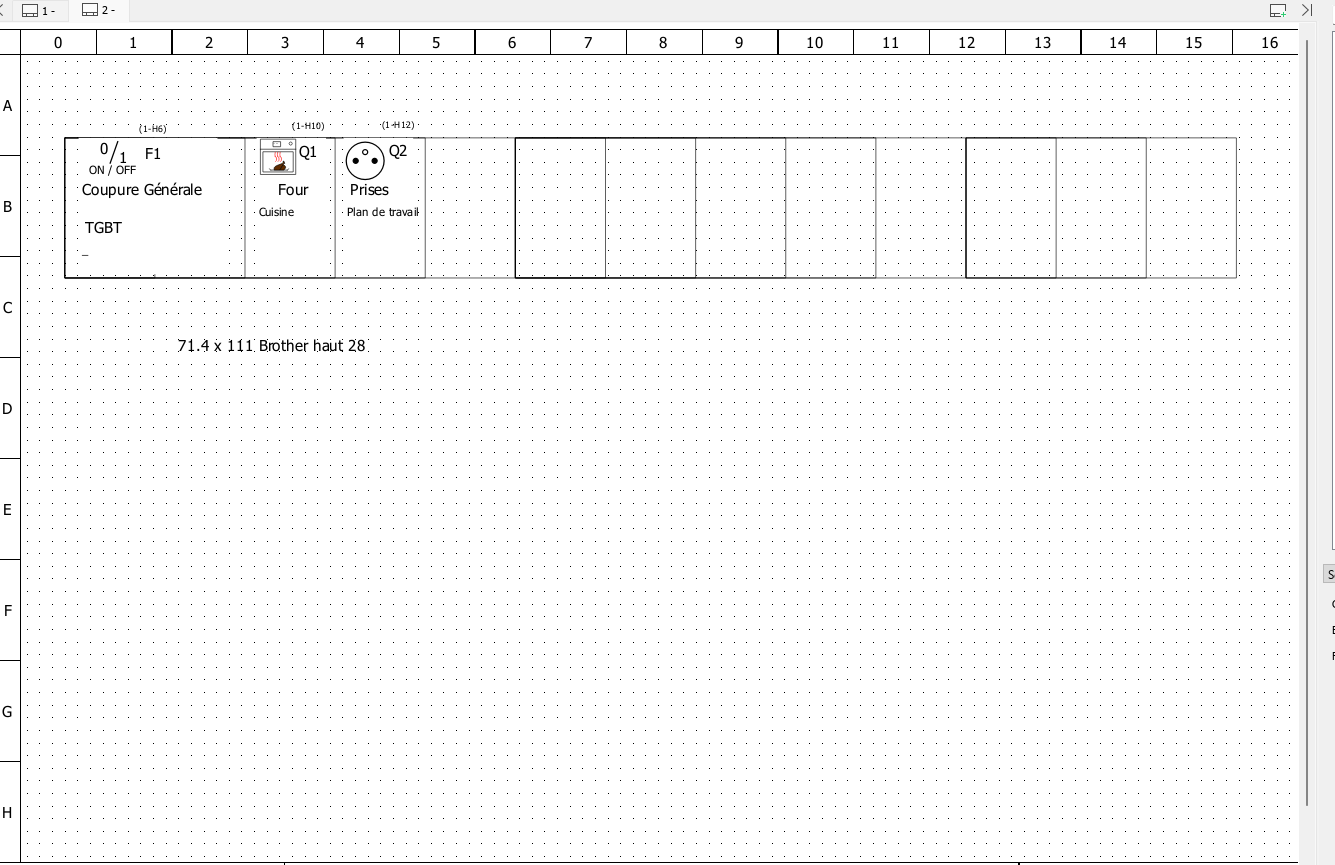

En Folio 3, il y a deux bandes d'étiquettes, un pour imp. Brother et l'autre pour Epson. Pour les autres marques, en cas d'erreur d'échelle, une petite règle de trois et le problème est résolu.

Bonne journée

Post's attachments

Attachment icon 10 mn Chrono.qet 325.15 kb, 138 downloads since 2023-07-05

Re: Récepteurs unipolaires

Bonjour,
J'ai mis en pj un exemple.
En Folio 3, il y a deux bandes d'étiquettes, un pour imp. Brother et l'autre pour Epson. Pour les autres marques, en cas d'erreur d'échelle, une petite règle de trois et le problème est résolu.

Bonne journée

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Récepteurs unipolaires

Bonjour,

merci pour ton exemple.
Juste quelques remarques, pour informations:
le disjoncteur différentiel 63A /30mA pour la plaque de cuisson/lave linge doit etre de type A et pas de type AC.
Il est preferable de repartir les départs éclairage (10A) et prises (16A/20A) sur plusieurs différentiels, s'il y un défaut sur une rangée tu continue d'avoir de l'éclairage et des prises de courant dans une partie de la maison..
Dans ton exemple, si probleme sur la rangée F1 tu n'as plus d'éclairage ce qui peut-etre penible en pleine nuit..., ou de prises de courant si c'est F2..

Cdlt,
Laurent

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."
