Topic: Suche Bauteile

Hallo zusammen

Hat jemand bitte ein Bauteil für die Kombination von Fehlerstrom + Leitungsschutzschalter?

Gibt es irgendwo eine Richtlinie aus der ersichtlich ist, wie die Bauteile in einem Stromlaufplan bei uns auszusehen haben? Im Internet habe ich nichts gefunden.

Danke und Gruss
Stix

Re: Suche Bauteile

Du meintest folgende Symbole?
Auf den Seiten der Hersteller gibt es
Datenblätter mit den Schaltzeichen.

https://ww3.cad.de/foren/ubb/Forum467/HTML/004349.shtml

https://upload.wikimedia.org/wikipedia/ … 2polig.png

Post's attachments

FI-LS-Schalter_2polig.png, 690 b, 243 x 175
FI-LS-Schalter_2polig.png 690 b, 83 downloads since 2023-04-13

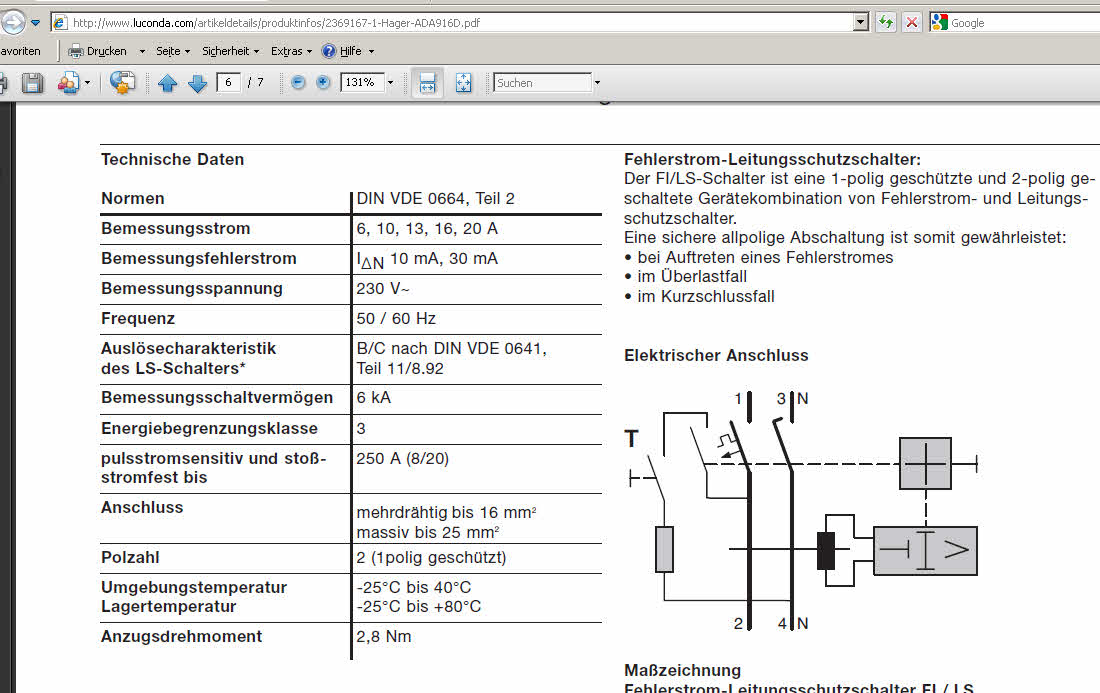

Symbol_FI_LS_Beispiel_2011_02_22.jpg, 127.85 kb, 1100 x 693
Symbol_FI_LS_Beispiel_2011_02_22.jpg 127.85 kb, 87 downloads since 2023-04-13

3 Reply by LievenC (edited by LievenC 2023-04-13 08:07:28)

Re: Suche Bauteile

see attachment

Post's attachments

Attachment icon differentieel-2p-vigi.elmt 10.74 kb, 168 downloads since 2023-04-13

Attachment icon rcbo_01.elmt 9.64 kb, 158 downloads since 2023-04-13

Always using the latest development version
