Topic: Liason contact et bobine
Bonjour,
je cherche à lier un contact avec une bobine. je n'y arrive pas, si vous avez une idée.
je vais en avoir besoin pour ma nomenclature et afficher mes contacts en mode croix.
2 2020-09-02 17:12:12 (edited by Calypso 2020-09-02 17:21:14)
Re: Liason contact et bobine
Hello,

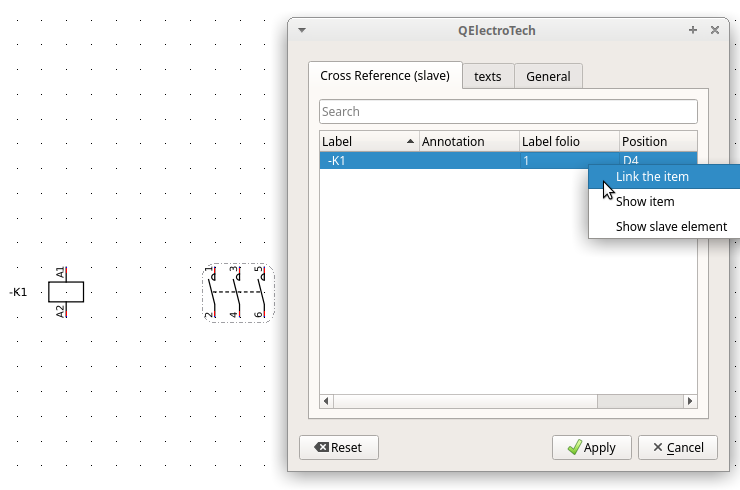

Insert the coil in the drawing and assign the device identifier. Insert contact in the drawing. Select the contact with a double click, right mouse button and select Connect component.
Best regards
Stebo
Post's attachments
Screenshot 2020-09-02 17:15:37.png 32.48 kb, 179 downloads since 2020-09-02
Re: Liason contact et bobine
Calypso wrote:
Hello,
Insert the coil in the drawing and assign the device identifier. Insert contact in the drawing. Select the contact with a double click, right mouse button and select Connect component.Best regards
Stebo
OK thank you very much.
Procédure :
1-Insérez la bobine dans le folio et attribuez le label de la bobine.
2-Insérez le contact dans le folio.
3-Sélectionnez le contact avec un double clic ou click droit puis "éditer l'élément"
4-Click droit sur l'élément dans la liste ou la bobine puis lier le composant.
