Topic: "conversion" multifilaire - unifilaire

Bonjour,
J'ai commencé mon schéma en multifilaire (beaucoup plus habitué à utiliser ce format), mais je vient de constater que la grande majorité des symboles étaient proposé en unifilaire (par exemple: impossible de mettre une prise qui ne soit pas unifilaire!).
Y a-t-il un symbole pour passer d'un format à un autre (un genre de "râteau" pour séparer les brins ou les regrouper)? Ou y a-t-il moyen de télécharger une bibliothèque "plus riche" pour en symboles multifilaire?
Merci d'avance,
Cordialement,

Re: "conversion" multifilaire - unifilaire

laissez tombé, j'ai trouvé (je cherchai "prise" alors qu'il fallait chercher "PC"!)

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: "conversion" multifilaire - unifilaire

Avec pres de 7000 symboles si tu trouves pas ton bonheur .. tu peux même faire de la plomberie, de la géothermie, climatisation, de l'implantation, de l'hydraulique, pneumatique, et j'en passe..

https://qelectrotech.org/gallery/photos/ezza.png
https://qelectrotech.org/gallery/photos/rafael.png
https://qelectrotech.org/gallery/photos/rafael1.png
https://qelectrotech.org/gallery/photos/rafael2.png
https://qelectrotech.org/gallery/photos/rafael4.png
https://qelectrotech.org/gallery/photos/rafael3.png

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: "conversion" multifilaire - unifilaire

neonavy wrote:

laissez tombé, j'ai trouvé (je cherchai "prise" alors qu'il fallait chercher "PC"!)

la PC mono c'est moi qui l'ai dessiner en plus nomicons/wink

Re: "conversion" multifilaire - unifilaire

scorpio810 wrote:

Avec pres de 7000 symboles si tu trouves pas ton bonheur .. tu peux même faire de la plomberie, de la géothermie, climatisation, de l'implantation, de l'hydraulique, pneumatique, et j'en passe..

Croyez le ou non, je ne trouve pas mon bonheur en "électricité multifilaire"!
Par exemple, je veux amener la puissance sur mes volets roulant, il y a un symbole en unifilaire pour ça mais pas en multifilaire, alors j'essaye de mettre un moteur pour "symboliser" mes volets, mais le symbole de moteur monophasé n'a pas de point de connexion pour la terre! Idem pour un brasseur d'air ou une hotte aspirante!
Tout est prévu et très bien fait en unifilaire mais dès qu'on veut travailler en multifilaire ça devient plus galère.
(je préfère largement travailler en multifilaire car je trouve les schémas plus claire)

Re: "conversion" multifilaire - unifilaire

neonavy wrote:
scorpio810 wrote:

Avec pres de 7000 symboles si tu trouves pas ton bonheur .. tu peux même faire de la plomberie, de la géothermie, climatisation, de l'implantation, de l'hydraulique, pneumatique, et j'en passe..

Croyez le ou non, je ne trouve pas mon bonheur en "électricité multifilaire"!
Par exemple, je veux amener la puissance sur mes volets roulant, il y a un symbole en unifilaire pour ça mais pas en multifilaire, alors j'essaye de mettre un moteur pour "symboliser" mes volets, mais le symbole de moteur monophasé n'a pas de point de connexion pour la terre! Idem pour un brasseur d'air ou une hotte aspirante!
Tout est prévu et très bien fait en unifilaire mais dès qu'on veut travailler en multifilaire ça devient plus galère.
(je préfère largement travailler en multifilaire car je trouve les schémas plus claire)

je mettai servi des reports de folio de des symbole unifilaire.
je vois pour rajouter les symboles manquants

7 Reply by S.DEFFAUX (edited by S.DEFFAUX 2020-07-14 15:44:39)

Re: "conversion" multifilaire - unifilaire

VMC

Post's attachments

Attachment icon ventilador-axial.elmt 2.86 kb, 193 downloads since 2020-07-14

Re: "conversion" multifilaire - unifilaire

S.DEFFAUX wrote:

je mettai servi des reports de folio de des symbole unifilaire.
je vois pour rajouter les symboles manquants

Merci, c'est super sympa! :-)
Par contre, comment j'utilise le fichier que vous m'avez envoyé pour l'intégrer à la bibliothèque?

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: "conversion" multifilaire - unifilaire

Suffit de le rajouter dans ta collection utilisateur, quel est ton OS et la version que tu utilises?
Pour modifier un symbole existant, suffit de faire un drag and drop vers la collection user dans le panel d'éléments, ou enregistrer sous pour pouvoir l'éditer.

On peux ouvrir plusieurs instances de l'éditeur et copier des parties d'autres symboles pour en créer de nouveaux.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: "conversion" multifilaire - unifilaire

volet roulant

Post's attachments

Attachment icon moteur-volet-roulant2.elmt 3.29 kb, 196 downloads since 2020-07-14

Re: "conversion" multifilaire - unifilaire

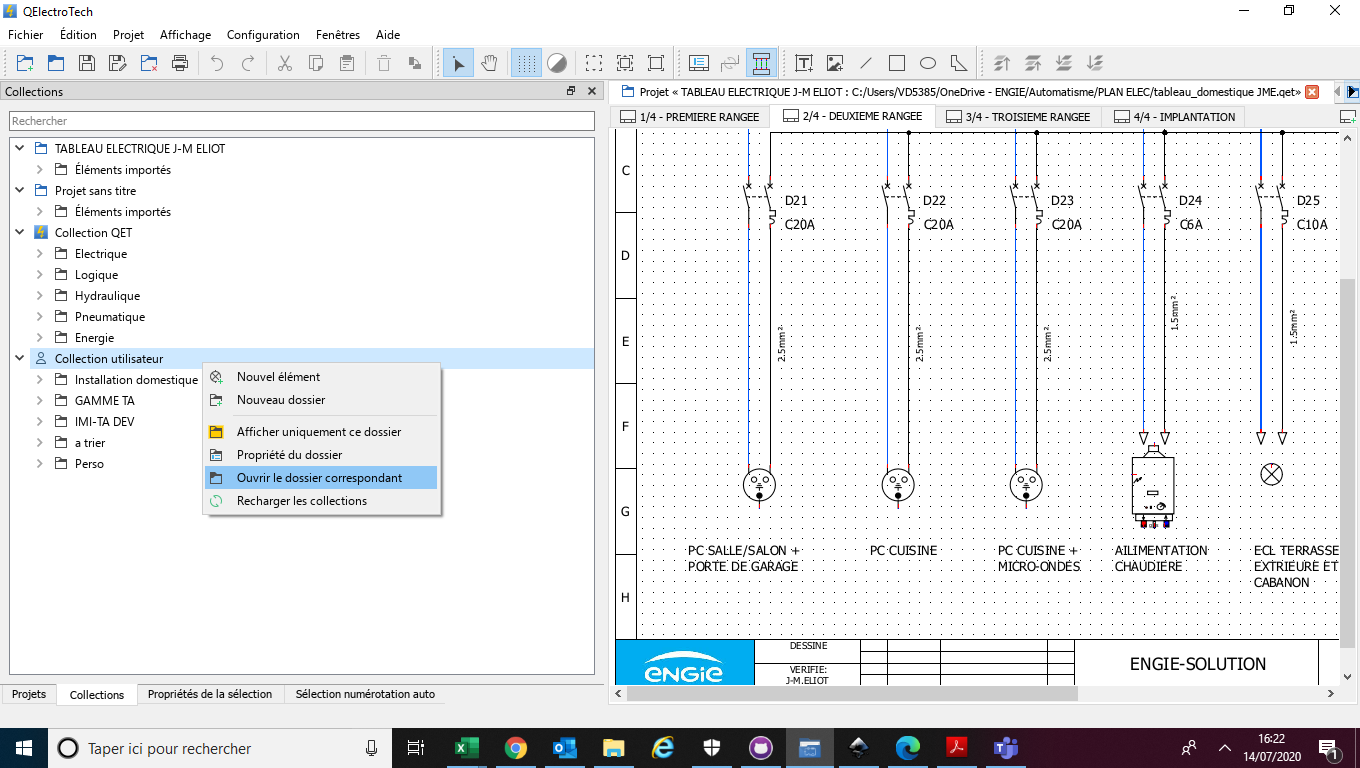

tu le copie dans la collection utilisateur.

dans QET Clic droit ouvrir le dossier pour trouver le repertoire

Post's attachments

Sans titrettt.png, 136.11 kb, 1360 x 768
Sans titrettt.png 136.11 kb, 226 downloads since 2020-07-14

Re: "conversion" multifilaire - unifilaire

génial, parfait, merci beaucoup pour votre aide :-)

Re: "conversion" multifilaire - unifilaire

nickel!!! un GRAND MERCI!!! :-)
Une chose est sûr sur ce logiciel, c'est que la communauté est vraiment active et utile!! :-)

Re: "conversion" multifilaire - unifilaire

LA SUITE

Post's attachments

Attachment icon 500_home_installation.7z 38.82 kb, 226 downloads since 2020-07-14
