Topic: Référencement entre composants

Bonjour,

Dans un premier temps, je vous remercie pour ce super logiciel.
C'est la première fois que je travail avec ce genre de logiciel et la prise en main est réalisable.

Cependant, voici ma question (qui a surement été posé 1000 fois) :

-Comment est-ce que l'on fait pour référencer deux éléments, je m'explique je souhaite faire un référencement similaire à la flèche "folio suivant" ou "folio précédent" pour avoir une bonne numérotation entre mes composants. Mais je ne trouve pas du tout comment faire ^^'

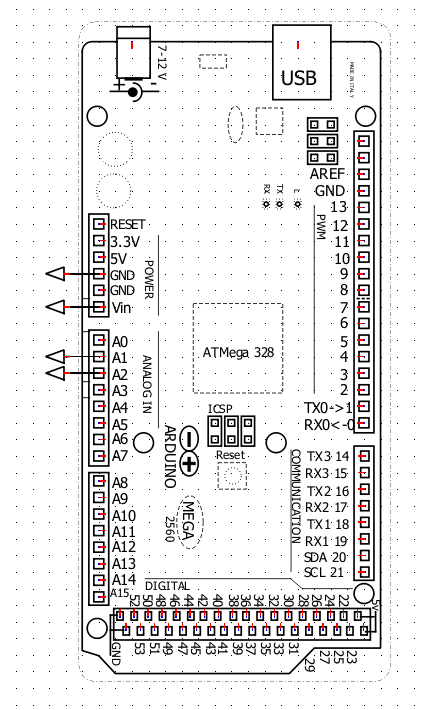

Comme sur l'image suivante, référencer les ports de l'arduino.

Merci pour votre aide !!

Post's attachments

Figure Arduino.PNG, 51.65 kb, 429 x 710
Figure Arduino.PNG 51.65 kb, 37 downloads since 2023-09-25

Re: Référencement entre composants

Je précise que je ne suis pas électricien de métier ^^'

Re: Référencement entre composants

Bonjour,

il te faut rajouter des renvois entrant, puis les lier en faisant un clic droit.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Référencement entre composants

Merci pour cette réponse rapide.

C'était très simple enfaite ^^'

Re: Référencement entre composants

Le plus simple étant de nommer tes conducteurs, la recherche dans les renvois de folios entrants/sortants, n'en sera que plus rapide. Et t’éviteras de câbler ou lier le +5V sur le GND...

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Référencement entre composants

Ah oui c'est une bonne idée.

Re: Référencement entre composants

Merci nomicons/smile

Re: Référencement entre composants

Je me permet de redéranger, est-ce qu'il y'a un moyen de tout alligné ? que 5V et (2-E18) soi sur la même ligne (pour un gain de place)

Post's attachments

Capture.PNG, 9.89 kb, 385 x 181
Capture.PNG 9.89 kb, 36 downloads since 2023-09-25

Re: Référencement entre composants

https://download.qelectrotech.org/qet/forum_img_2/simon.png

Post's attachments

Attachment icon somon.qet 88.05 kb, 46 downloads since 2023-09-26

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."
