Hallo zusammen,
kann mir jemand einen Tipp geben wie ich am besten einen Verteilerblock erstellen? z.B wie der von Phoenix Typ PTFIX 6/6X2,5-G. Wie stelle ich am besten dieses Bauteil dar? Am besten noch wenn ich an den Ausgängen dann Folienverweise anbringe. Wie Ordne ich da am besten die Ausgänge zu? Ist ja überall das gleiche Potential.
Hallo Volker,
spricht etwas dagegen, dich am "Schaltplan" des Herstellers zu orientieren?

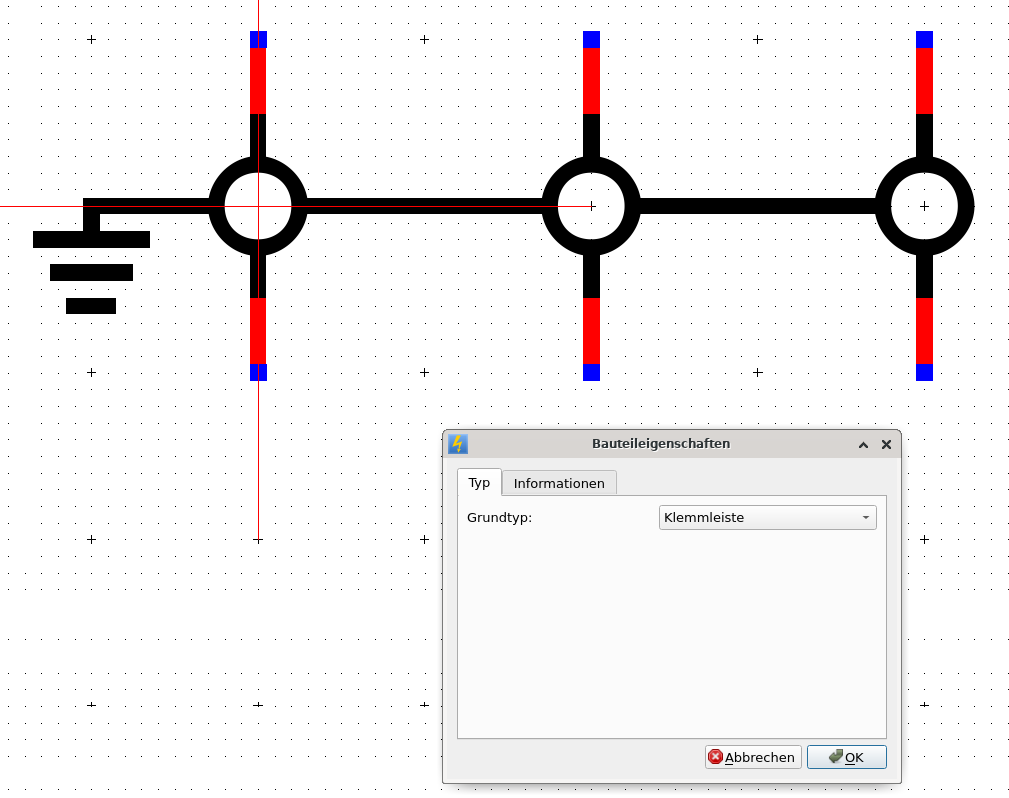

Ich habe mir z.B. eine 6-fach PE-Reihenklemme erstellt (siehe Anhang).
Die Hauptsache bei solchen Klemmblöcken ist, dass du das Teil in den Bauteileigenschaften als "Klemmleiste" ausweist, damit alle angeschlossenen Leitungen automatisch mit demselben Potenzial versehen werden können.
Hoffe, geholfen zu haben!
Gruß
plc-user

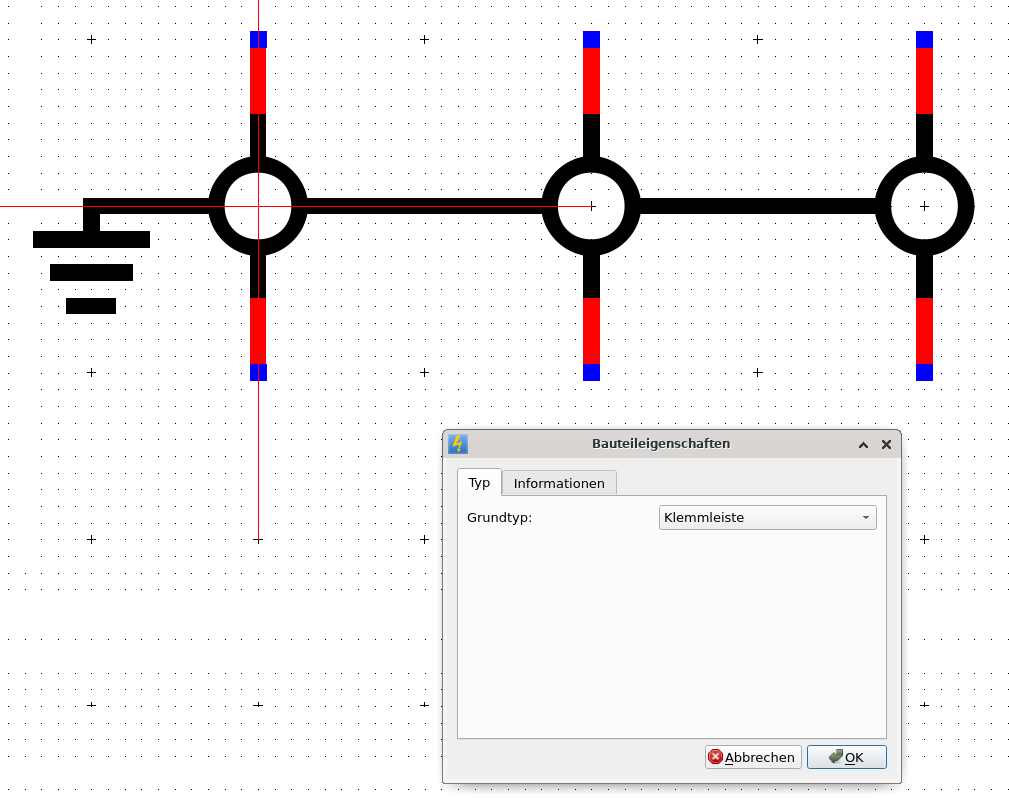

Bildschirmfoto_2020-11-17_17-16-04.png 30.13 kb, 210 downloads since 2020-11-17
Hallo plc-User,
danke für den Tipp, die Zeichnung wie Du hatte ich auch schon, aber das Bauteileigenschaften als "Klemmleiste" zu deklarieren war der Entschiedene Hinwies. danke.
Hallo nochmals,
kann ich auch EIN Bauteil erstellen mit mehreren Potentialen? Also z.B. eine Installationsklemme mit 4 Anschlüssen und 2 Potentialen? (z. B. Phoenix 3031856) Danke mal im Voraus für Eure Hilfe
Hallo Volker,
an einem Element kann es zur Zeit entweder nur 1 Potenzial geben oder an jedem Anschluß ein anderes.
(vgl: https://qelectrotech.org/forum/viewtopic.php?id=1460)
Gruß
plc-user
