Topic: Elements de tableaux du groupe Legrand (et bticino)

Bonjour,

Ceci est mon premier sujet et je vous prie de bien vouloir me pardonner mes approximations.
Mais en premier lieu, toutes mes félicitations pour ce formidable logiciel qu'est QElectroTech.

J'ai entrepris de refaire de zéro toute l'électricité de ma maison et pour me simplifier la vie ;-) , je suis en train de la domotiser.
J'ai donc entrepris de dessiner mes tableaux électrique d'abord sur Libre Office Draw. ça a de la gueule comme on dit mais rapidement, pour les fils, les référence/identifiants des éléments, ça devient ingérable !
QET me paraissait bien mais très peux d'éléments "vignettes" en stock chez Legrand et zéro chez bticino (domotique MyHome).

Me voilà donc en  train de dessiner quelques éléments nécessaires à mon installation.
Très vite, je déborde du sujet en créant des séries complètes d’éléments en pensant que ce travail pourrait aider d'autres personnes.

Rendons à César ce qui lui appartient. je ne suis pas parti de rien. Je me suis basé sur un élément existant déjà, créé, par exemple, par "Alexandre DIS".
Aujourd'hui, j'en suis à 130 éléments Legrand et 38 bticino créés et répartis ainsi en répertoires et sous-répertoires :

.
├── elements
│   └── 10_electric
│       └── 98_graphics
│           └── 99_assembly_plan
│               └── 01_thumbnails_mounting_plate
│                   ├── bticino
│                   │   └── myhome
│                   │       ├── actionneur
│                   │       ├── alimentation
│                   │       ├── configuration
│                   │       ├── memoire
│                   │       ├── mesure_energie
│                   │       ├── passerelle
│                   │       ├── serveur
│                   │       └── variateur
│                   └── legrand
│                       ├── disjoncteur
│                       │   └── courbe_c
│                       │       ├── auto_auto
│                       │       ├── auto_vis
│                       │       └── vis_vis
│                       ├── disjoncteur_diff
│                       │   └── courbe_c
│                       │       ├── type_ac
│                       │       │   ├── auto_vis
│                       │       │   └── vis_vis
│                       │       └── type_f_hpi
│                       │           ├── auto_vis
│                       │           └── vis_vis
│                       ├── energy
│                       ├── inter_diff
│                       │   ├── type_a
│                       │   │   ├── vis_auto
│                       │   │   └── vis_vis
│                       │   ├── type_ac
│                       │   │   ├── vis_auto
│                       │   │   └── vis_vis
│                       │   └── type_f_hpi
│                       │       ├── vis_auto
│                       │       └── vis_vis
│                       ├── inter_sec
│                       ├── parafoudre
│                       ├── peigne
│                       │   ├── hz
│                       │   └── vt
│                       ├── portier
│                       │   └── sonnerie
│                       ├── prise
│                       │   ├── 2pt
│                       │   └── rj45
│                       └── tableau
│                           ├── bornier
│                           ├── drivia_13
│                           └── drivia_18
└── titleblocks

Pour les éléments domotique MyHome de la marque bticino, je me suis cantonné aux éléments les plus courants.
Pour les éléments électrique de la marque Legrand, je me suis concentré sur la gamme des monophasés, courbe C (pour les éléments auxquels cela s'applique). J'ai bien sûr repris les quelques éléments déjà présents en les améliorant un peu.

J'espère ne pas avoir été trop long (c'est un de mes défauts).
J'ai réalisé deux exemples de tableaux mais je ne sais comment insérer une image ou deux documents attachés à ce sujet.

Si une personne qui lit ce forum est intéressée par d'autres éléments, qu'il le dise. Je pense pense maîtriser l'outil de génération d'éléments.

---- ArnoVal
QElectroTech V 0.80-DEV
Compilation : GCC 9.2.1 20190827 (Red Hat 9.2.1-1) - built with Qt 5.12.5 - Date : Dec 26 2019 : 21:50:30 - run with Qt 5.12.5 using 8 thread(s)
OS : linux - x86_64 - Version : Fedora 30 (Xfce) - Kernel : 5.4.10-100.fc30.x86_64

Post's attachments

Attachment icon elements-legrand-bticino.tar.gz 178.05 kb, 1914 downloads since 2020-01-19

Re: Elements de tableaux du groupe Legrand (et bticino)

Bonjour Arnaud,

merci pour ton travail et tes éléments. nomicons/wink
Je pense les rajouter dans la collection officielle, je suis aussi intéressé pour des projets a rajouter dans les exemples fournis s'ils sont intéressants et pas trop lourds.

Pour les images, éléments, ou projets tu peux me les envoyer par mail.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Elements de tableaux du groupe Legrand (et bticino)

Bonjour Arnaud,

met tes images en pièces jointes, ou sur https://www.noelshack.com/ par exemple, ton serveur n'est pas joignable.

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Elements de tableaux du groupe Legrand (et bticino)

scorpio810 wrote:

Bonjour Arnaud,

met tes images en pièces jointes, ou sur https://www.noelshack.com/ par exemple, ton serveur n'est pas joignable.

Hélas, noelshack affiche clairement :
À partir du 21/11/2019, Noelshack sera dédié exclusivement à l'hébergement d'images pour une utilisation sur jeuxvideo.com. En conséquence, l'ensemble des images qui ne sont pas utilisées sur jeuxvideo.com seront supprimées de Noelshack.

5 (edited by ArnoVal 2020-01-21 22:56:12)

Re: Elements de tableaux du groupe Legrand (et bticino)

Un premier exemple

Post's attachments

1_tableau_général.png, 107.33 kb, 1050 x 1520
1_tableau_général.png 107.33 kb, 812 downloads since 2020-01-21

6 (edited by ArnoVal 2020-01-21 22:57:52)

Re: Elements de tableaux du groupe Legrand (et bticino)

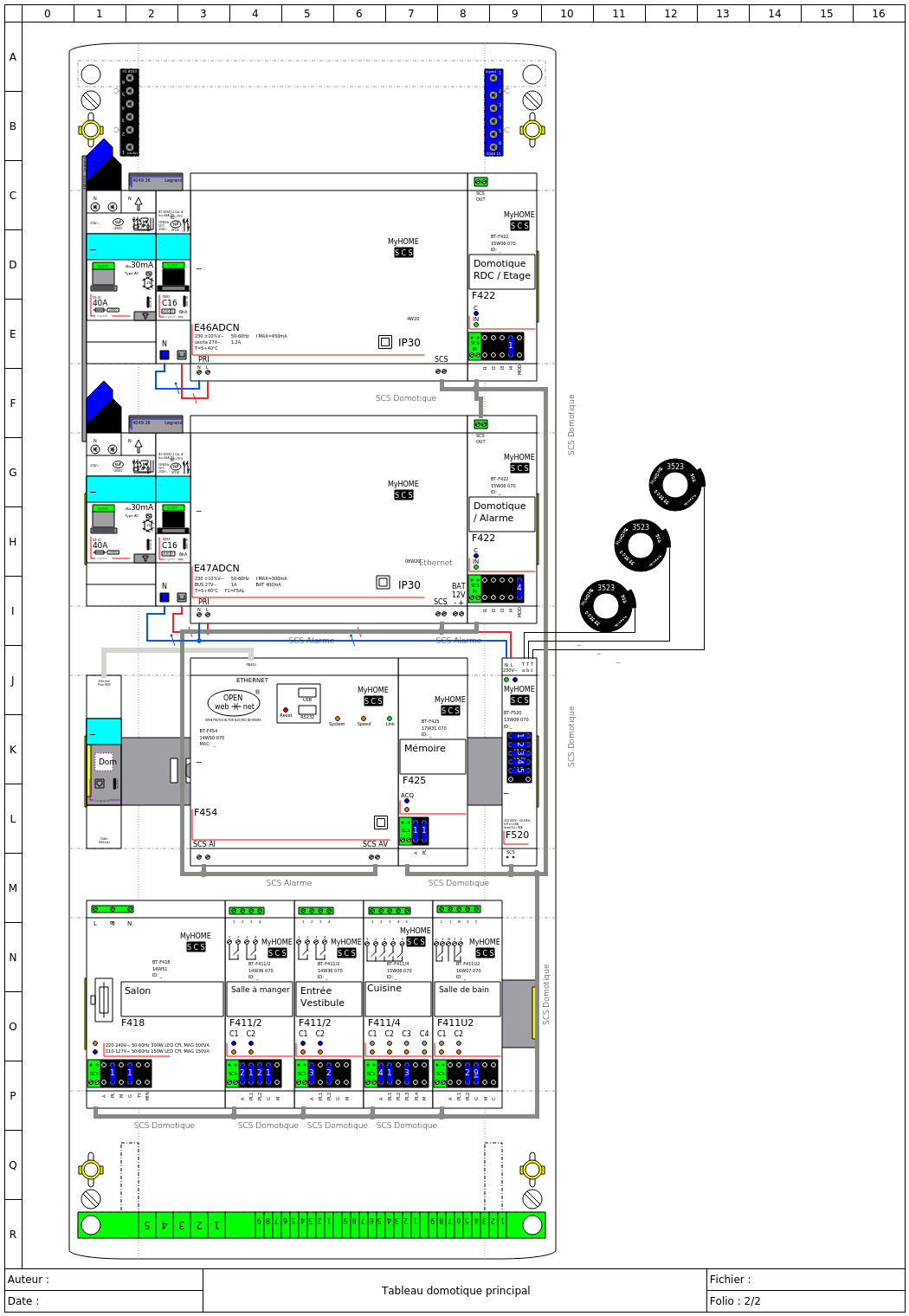

Un second exemple

Post's attachments

2_tableau_domotique_principal.png, 141.7 kb, 1050 x 1520
2_tableau_domotique_principal.png 141.7 kb, 478 downloads since 2020-01-21

Re: Elements de tableaux du groupe Legrand (et bticino)

En version PDF.
Chose un surprenante mais agréable au final, l'impression en PDF fait apparaître la couleur secondaire (jaune) des fils de terre. alors qu'à l'écran et dans l'export PNG ce n'est pas le cas (fils complètement verts). Bug...

Post's attachments

Attachment icon tableaulegrand.pdf 373.38 kb, 924 downloads since 2020-01-21

Re: Elements de tableaux du groupe Legrand (et bticino)

https://git.tuxfamily.org/qet/qet.git/c … 437c41d0db

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Elements de tableaux du groupe Legrand (et bticino)

Merci beaucoup,
Bientôt les courbes B et D arrivent...

Re: Elements de tableaux du groupe Legrand (et bticino)

Ca à de la gueulle

Re: Elements de tableaux du groupe Legrand (et bticino)

Bonjour Arno, je me permet de te signaler qu'il manque le contacteur jour/nuit
LEGRAND 412501 - Contacteur Jour/Nuit Legrand

12 (edited by S.DEFFAUX 2020-01-27 13:31:07)

Re: Elements de tableaux du groupe Legrand (et bticino)

Et des telerupteurs nomicons/wink

13 (edited by ArnoVal 2020-02-01 22:58:13)

Re: Elements de tableaux du groupe Legrand (et bticino)

S.DEFFAUX wrote:

Bonjour Arno, je me permet de te signaler qu'il manque le contacteur jour/nuit
LEGRAND 412501 - Contacteur Jour/Nuit Legrand

Bonjour,
C'est en cours... (références : 4125 00, 4125 01 et 4125 02)

14 (edited by ArnoVal 2020-02-01 23:02:11)

Re: Elements de tableaux du groupe Legrand (et bticino)

S.DEFFAUX wrote:

Et des telerupteurs nomicons/wink

C'est aussi en cours ! (références :  4124 00, 4124 01, 4124 04, 4124 05, 4124 08, 4124 10, 4124 11, 4124 12, 4124 14, 4124 16, 4124 20)

Re: Elements de tableaux du groupe Legrand (et bticino)

Patch envoyé à Scorpio (merci)
        * contacteur (3)
        * télérupteur (11)
        * coupe-circuit (10)
        * disjoncteur et disjoncteur différentiel de la famille 'STOP ARC' (9)
        * disjoncteur courbe D (10)
        * disjoncteur différentiel courbe B (3)
        * interrupteur sectionneur avec voyant (3)
        * interrupteur différentiel haut vis bas vis (25) + corrections (5)
        * tableau/coffret cache bornes (6)
        * correction de la prise modulaire 2P+T

Re: Elements de tableaux du groupe Legrand (et bticino)

Merci Arnaud. nomicons/wink
https://git.tuxfamily.org/qet/qet.git/c … 97e300f089

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Elements de tableaux du groupe Legrand (et bticino)

ArnoVal wrote:

Patch envoyé à Scorpio (merci)
        * contacteur (3)
        * télérupteur (11)
        * coupe-circuit (10)
        * disjoncteur et disjoncteur différentiel de la famille 'STOP ARC' (9)
        * disjoncteur courbe D (10)
        * disjoncteur différentiel courbe B (3)
        * interrupteur sectionneur avec voyant (3)
        * interrupteur différentiel haut vis bas vis (25) + corrections (5)
        * tableau/coffret cache bornes (6)
        * correction de la prise modulaire 2P+T

good job

Re: Elements de tableaux du groupe Legrand (et bticino)

Merci Arnaud. Beau travail.

Re: Elements de tableaux du groupe Legrand (et bticino)

je cherche les coffret Marina et Atlantic avec plaque perforée associe

Re: Elements de tableaux du groupe Legrand (et bticino)

Il n'y a pas de DXF pour ces coffrets?

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

Re: Elements de tableaux du groupe Legrand (et bticino)

je ne sais pas honnêtement je n'est pas trop chercher

Re: Elements de tableaux du groupe Legrand (et bticino)

S.DEFFAUX wrote:

je cherche les coffret Marina et Atlantic avec plaque perforée associe

Bonjour,
Je ne connaissais pas ces gammes de produits chez Legrand.
Je suis en train de dessiner les boitiers Plexo en ce moment.

Il y a une gamme de châssis (https://www.legrand.fr/pro/catalogue/32 … mm-ral7035) adaptables dans certains de ces boitiers Marina ou Atlantic. Je n'arrive pas à voir les spécifications de l'entraxe entre deux rails horizontaux. Généralement, elle est de 125 ou 150mm.
Utilisez-vous ces châssis ? Si oui, pouvez-vous me dire quelle est l'entraxe ?

Arnaud

23 (edited by S.DEFFAUX 2020-02-28 13:08:35)

Re: Elements de tableaux du groupe Legrand (et bticino)

Je pense que tu peux tu servir de l'entraxe des plastons

http://docdif.fr.grpleg.com/general/LEG … 0_0178.pdf

pour ma part je ne me sers pas des chassis, je monte les goulotte sur les plate perforée.

Post's attachments

Attachment icon rc02_017-centre_commercial.pdf 64.04 kb, 559 downloads since 2020-02-28

24 (edited by ArnoVal 2020-02-28 16:39:09)

Re: Elements de tableaux du groupe Legrand (et bticino)

S.DEFFAUX wrote:

Je pense que tu peux tu servir de l'entraxe des plastons

http://docdif.fr.grpleg.com/general/LEG … 0_0178.pdf

pour ma part je ne me sers pas des chassis, je monte les goulotte sur les plate perforée.

Bonne idée les plastrons. Merci.

Quelles références les goulottes ? Comment sont fixés les éléments dessus ? Par des rails vissés dessus ?

Re: Elements de tableaux du groupe Legrand (et bticino)

la référence des goulottes
Goulotte Lina25 40x60mm - longueur 2m

les clips ecrou pour la fixation des goulotte et rail DIN
https://www.rexel.fr/frx/Cat%C3%A9gorie … p/60000793
