Topic: Neue Symbole mit Querverweis und Kontaktspiegel

Guten Tag
Wie erstelle ich neue Symbole mit Querverweis und Kontaktspiegel und wie kann ich den Kontaktspiegel in einem Schaltplan verschieben ?

Vielen Dank

Gruss Walter

2 (edited by Calypso 2018-01-27 22:23:59)

Re: Neue Symbole mit Querverweis und Kontaktspiegel

Hallo walter.betz,
die Kontaktspiegel und Kontakttabellen werden unter den Spulen oder neben den Spulen dargestellt und können nicht frei verschoben werden nur wenn sie unter der Spule dargestellt werden kann man den Abstand vom unteren Blattrand in - Projekteigenschaften - Querverweise einstellen.

Es gibt in der QET Sammlung Symbole mit Verweisfunktion die wie Folienverweise funktionieren.

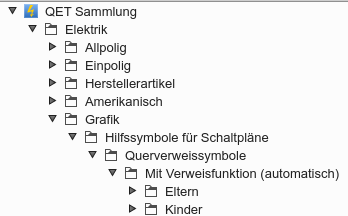

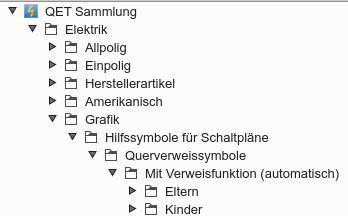

Als Anhang einmal ein Bild von der QET Sammlung und ein Beispielvideo für eigene Symbole.

https://qelectrotech.org/forum/misc.php … download=1


Mit freundlichen Grüßen


Stebo
