Hallo,

ich nutze seit Kurzem QElectroTech. Nun suche ich schon seit einiger Zeit verzweifelt das Schaltzeichen für ein Schütz und kann es nicht finden.
Ich habe es jetzt selber gezeichnet, kann mir aber nicht vorstellen, das es das Schaltzeichen nicht gibt. Zumal es ja eine Abschnitt Relais, Schütze, Kontakte gibt.

Kann mir jemand helfen.

Danke.

2 Reply by Nuri (edited by Nuri 2019-03-11 23:08:05)

  • Nuri
  • Nuri
  • German translator
  • Offline

Re: Schütz

Hallo Lebowski,

also vielleicht gibt es ein Missverständnis meinerseits aber, für mich, ein Schütz wird mit einer Spule dargestellt.
Dazu kommen noch Leistungskontakte und eventuell auch Hilfskontakte als separate Symbole, die man mit der Spule "verbindet" (Querverweis).
In QElectroTech wird das mit einer Master/Slave Verbindung realisiert:
- die Spule ist das Master Bauteil
- die Kontakte sind die Slave Bauteile

All diese Bauteile sind in der QET Sammlung zu finden, unter:

Post's attachments

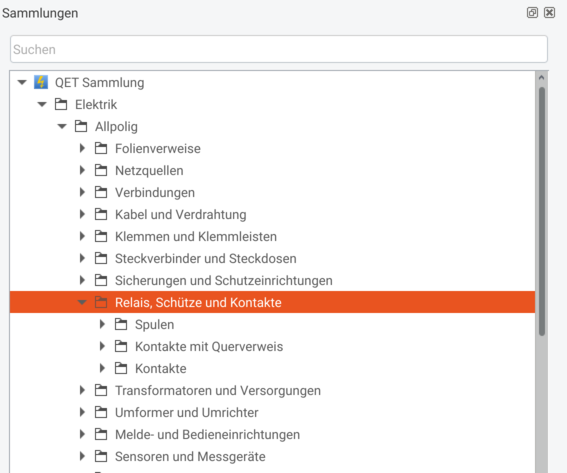

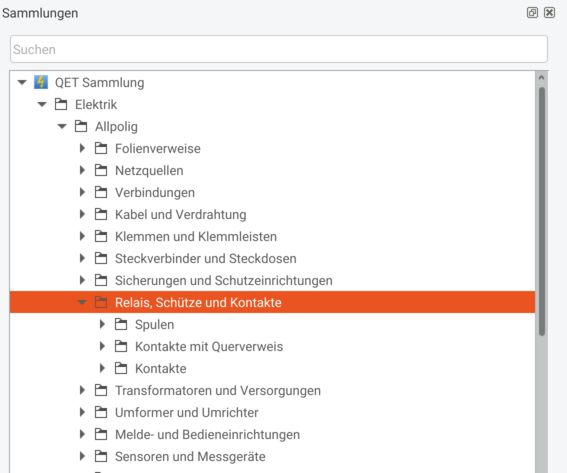

Schütze.png, 64.66 kb, 567 x 473
Schütze.png 64.66 kb, 341 downloads since 2019-03-11

Re: Schütz

Danke,

ich dachte es gibt ein fertiges Bauteil (Kontakt plus Spule). Aber so ist es natürlich flexibler
