Topic: Boite noire ou variateur/API

Bonjour,
Je reviens vers vous car, étant toujours novice, nous ne savons pas comment créer une boite noire sur qElectrotech, pouvez vous me l'indiquer ? De plus, est-il possible d'intégrer un variateur de vitesse et un API (sont-ils existants) ou faut-il le faire en boite noire ?
D'avance merci
Le projet BTS

Re: Boite noire ou variateur/API

Bonjour,

dans le répertoire articles constructeurs tu devrais trouver des éléments variateurs et automates.


Le dossier Articles constructeurs contient 1190 éléments, réparties dans 249 dossiers.
Chemin de la collection : common://10_electric/20_manufacturers_articles

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."

3 (edited by olivier.perrin 2023-05-17 16:58:29)

Re: Boite noire ou variateur/API

Bonjour,

j'ai trouvé plein d'éléments, mais plus pour la partie commande du schéma.

Par contre sur un schéma de puissance on représente le varaiteur comment ?
Juste un carré avec 6 bornes et écrit variateur dessus ?

merci de votre aide.

Re: Boite noire ou variateur/API

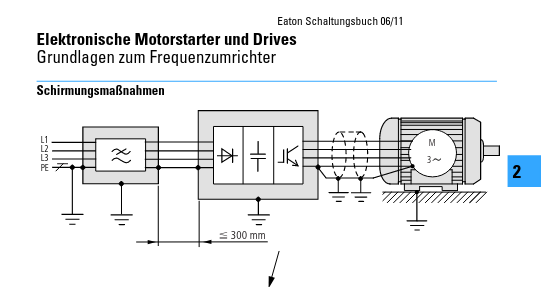

Do you mean something like this?

Post's attachments

Bildschirmfoto_2023-06-15_18-33-06.png, 23.66 kb, 541 x 287
Bildschirmfoto_2023-06-15_18-33-06.png 23.66 kb, 63 downloads since 2023-06-15

Re: Boite noire ou variateur/API

yes something like this, but finaly i drew this :

Post's attachments

Sans titre.png, 3.54 kb, 209 x 114
Sans titre.png 3.54 kb, 59 downloads since 2023-06-16

Re: Boite noire ou variateur/API

Regarde sur cet exemple:
https://download.qelectrotech.org/qet/s … pdf#page=3
https://download.qelectrotech.org/qet/s … df#page=21
