Topic: Chevauchement des fils

Salut la commu, vous allez bien ?
J'aurais voulu savoir si il était possible de ce faire chevaucher les fils entre eux, pour que ça soit plus clair à comprendre.

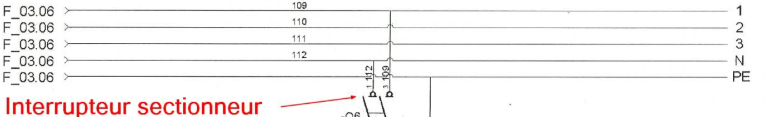

Un peu comme l'image en pièce jointe.
Merci d'avance pour vos réponses.

Post's attachments

image.png, 54.25 kb, 771 x 117
image.png 54.25 kb, 10 downloads since 2026-07-20

  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Chevauchement des fils

Salut Axel,

tu as des symboles pour ça, même si je m'en sert jamais:
Nos voisins allemands en sont très friands de ces symboles, par contre ils ne sont que très peu utilisé en France ..

Le dossier Connections contient 9 éléments, réparties dans 0 dossier.

Chemin de la collection :  common://10_electric/10_allpole/114_connections
Chemin dans le système de fichiers :  /usr/share/qelectrotech/elements/10_electric/10_allpole/114_connections


Laurent

"Le jour où tu découvres le Libre, tu sais que tu ne pourras jamais plus revenir en arrière..."Questions regarding QET belong in this forum and will NOT be answered via PM! – Les questions concernant QET doivent être posées sur ce forum et ne seront pas traitées par MP !
  • scorpio810
  • scorpio810
  • QElectroTech Team Manager, Developer, Packager
  • Offline

Re: Chevauchement des fils

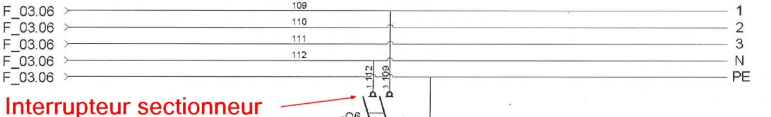

Ta capture est très moche ..., désolé si je suis direct... on ne voit aucun point de connexion sur ton jeu de barres et ton interrupteur sectionneur!

Maintenant, je comprend ta question sur les jumps/ponts...mais tu est dans l'erreur.


Es-ce que tu te sert bien des conducteurs pour les relier et réaliser l’équipotentialité, et non des outils abstrait de dessin fait pour délimiter un coffret, une zone, ect....

Tu n'as peut-être pas encore compris comment fonctionne QET, si oui ne le prend pas mal mais pose des questions, on te répondras.

Il ne manque portant pas de vidéos ici pour progresser:
https://qelectrotech.org/forum/viewforum.php?id=19
