Topic: Bauteil Erstellung

Hallo

Ich habe einen Fehler in einem Bauteil leider bekomme ich diesen nicht weg. Kann mir jemand sage woran das liegen könnte.
Da ich dieses auch nicht mehr beim bearbeiten sehe.

Danke

Post's attachments

Attachment icon Metron.elmt 117.77 kb, 16 downloads since 2025-01-22

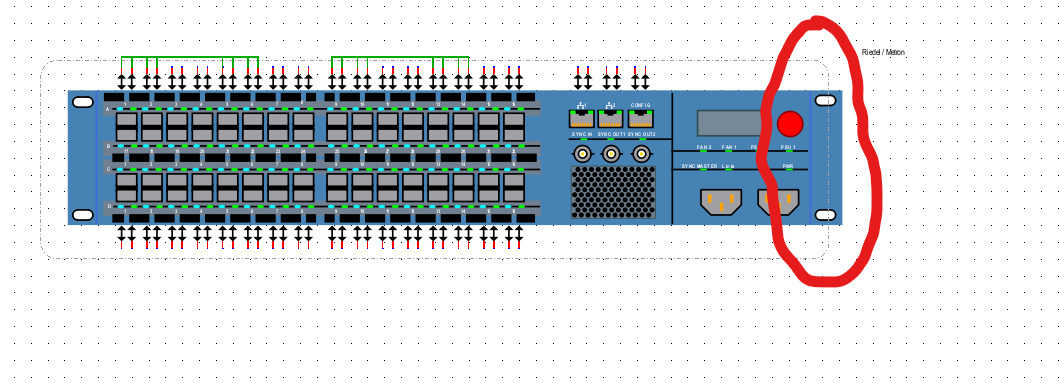

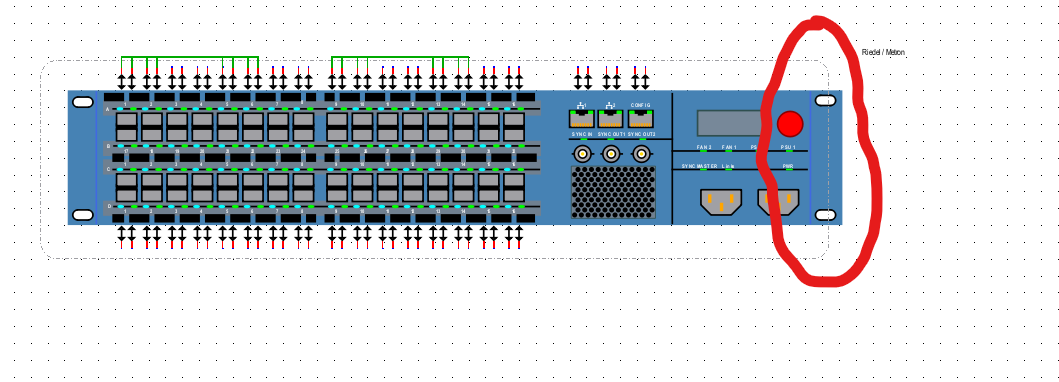

Screenshot 2025-01-22 084351.png, 73.11 kb, 1059 x 382
Screenshot 2025-01-22 084351.png 73.11 kb, 13 downloads since 2025-01-22

2 Reply by plc-user (edited by plc-user 2025-01-22 11:18:46)

Re: Bauteil Erstellung

Mehrere Linien und Polygone sind kaputt und enthalten ungültige Werte! Siehe Screenshot.

$ QET_ElementScaler Metron.elmt
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
Polygon not konsistent!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
 * * * Polygon-Point with invalid value!
Polygon not konsistent!
Remove line: Value missing at index: 1
Remove line: Value missing at index: 1
Remove line: Value missing at index: 1
Remove line: Value missing at index: 1
$

Verwende QET_ElementScaler, um das zu prüfen / beheben: https://github.com/plc-user/QET_ElementScaler
In den Releases findest Du Binaries für einige Betriebssysteme.

Welche Linien und Polygone dann fehlen, ist für Dich das fröhliche Suchspiel am Morgen!  nomicons/wink


PS:
Die vier "Langlöcher" links und rechts brauchst Du nicht zusammenstückeln:
Ein Rechteck mit entsprechend gesetzten Werten für Rundung erledigen das in eins!

Post's attachments

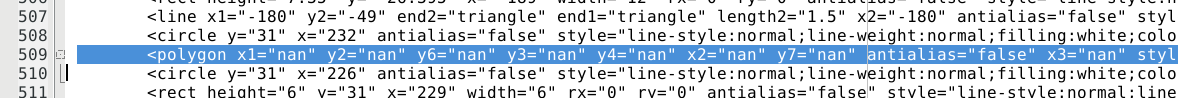

Bildschirmfoto_2025-01-22_defektes_Polygon.png, 31.39 kb, 1178 x 98
