Topic: [☺Débutant] Bornes et conducteurs indépendants

Quand plusieurs conducteurs sont connectés à une borne, ils ont obligatoirement les même caractéristiques (couleur, taille). On ne peut pas matérialisé un conducteur de grosse section et un autre de petite section sur la même borne ?
Ou alors je n'est pas trouvé le bon élément pour le faire ?

Exemple: une batterie peut avoir sur la même borne le conducteur principal en 25mm2 et un conducteur de mesure en 1mm2. Impossible de les différencier visuellement.

D'autre part, peut-on faire arriver en oblique les conducteurs sur une borne ?

Re: [☺Débutant] Bornes et conducteurs indépendants

Bonjour,

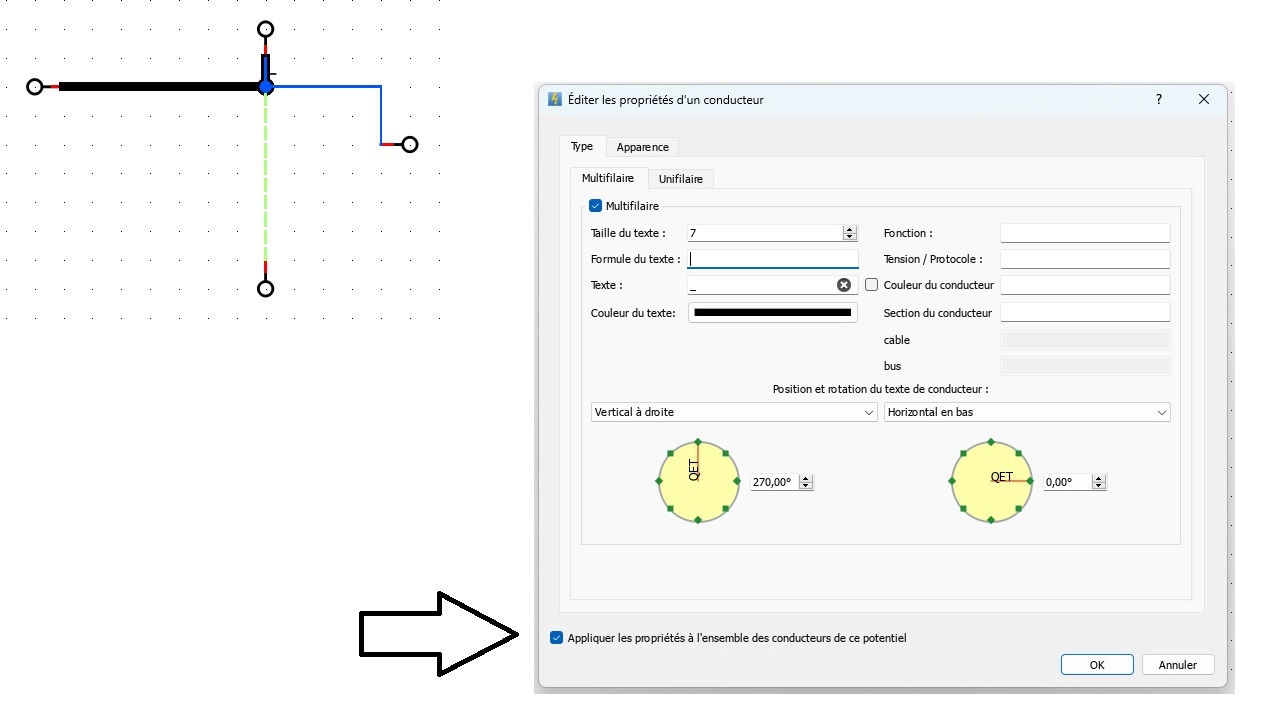

Pour avoir des fils avec taille/couleur... différents, lorsque tu édites ton fil, il faut décocher la case 'appliquer les propriétés à l'ensembles des conducteurs de ce potentiel'.
Si tu laisses la case cochée, la modif que tu feras sur le fil s'appliquera à l'ensemble des fils reliés ensemble.
J'ai joint 1 exemple avec des fils différents sur une meme borne.

Post's attachments

1.jpg, 99.41 kb, 1265 x 728
1.jpg 99.41 kb, 58 downloads since 2023-02-13

3 Reply by friskolon (edited by friskolon 2023-02-13 23:32:13)

Re: [☺Débutant] Bornes et conducteurs indépendants

Pour la 2ème question, les conducteurs ne peuvent pas etre obliques.
Les traits oui mais pas les conducteurs.

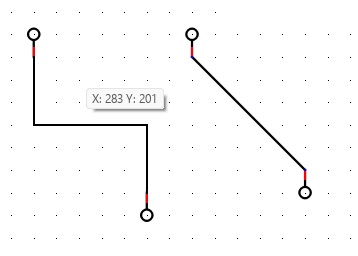

Tu peux tricher en mettant un trait (au lieu d'1 conducteur) entre tes 2 bornes, juste à positionner les 2 extrémités pour que ca coincide aux points d'accroche de la borne. Par contre si tu décales la borne le trait ne suivra pas, il faudra le repositionner sur la borne.

Post's attachments

1.jpg, 14.21 kb, 358 x 256
1.jpg 14.21 kb, 44 downloads since 2023-02-13
